3D Koordinaten messtechnik.
Ob Einzelteil, Serie oder Erstbemusterung: Wir unterstützen Sie mit taktiler Koordinatenmesstechnik und optischem 3D-Scanning – inklusive CAD-basiertem Soll-Ist-Vergleich, Form-/Lageauswertung und auditfester Dokumentation.
Taktile Vermessung
Taktile 3D-Vermessung

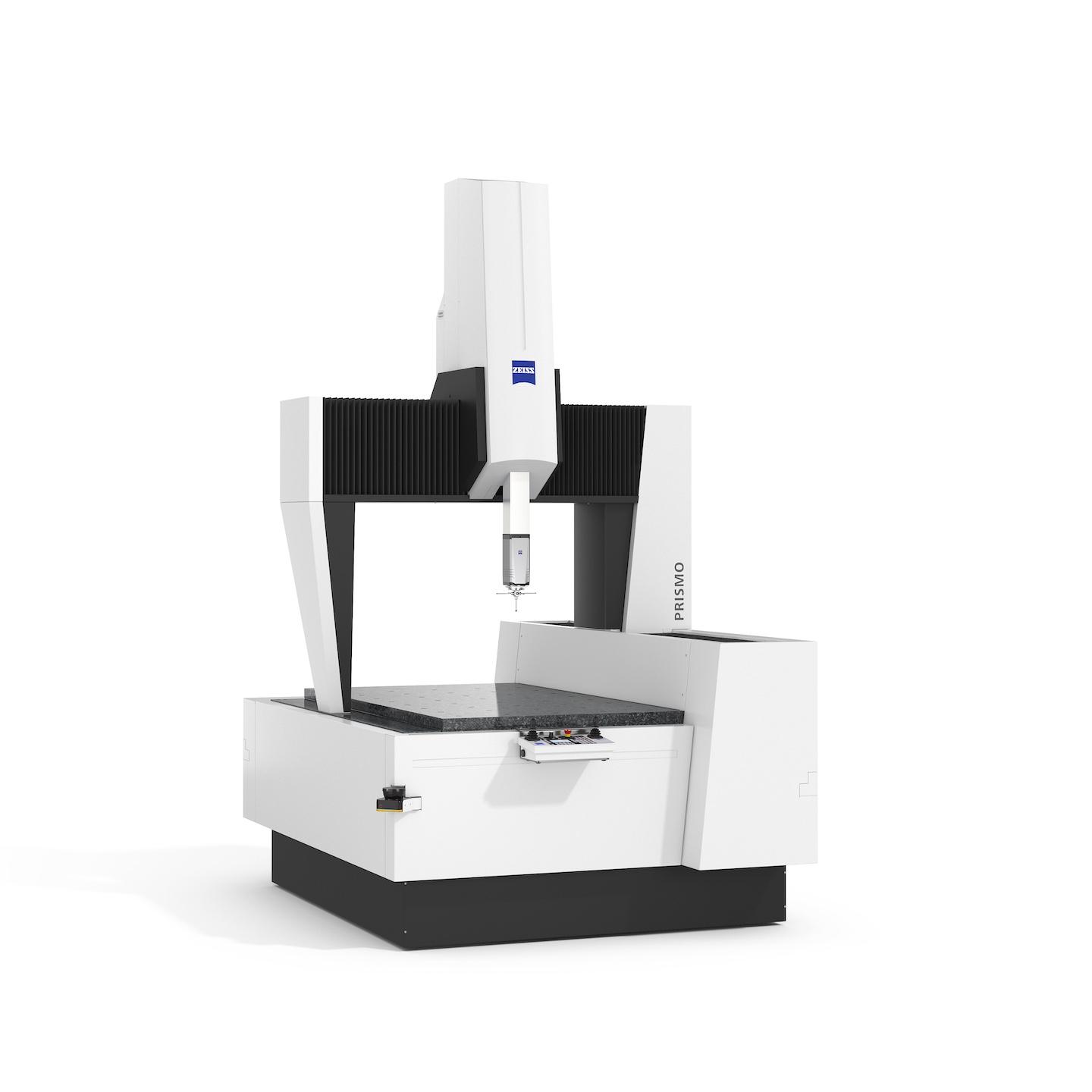

mit ZEISS PRISMO.

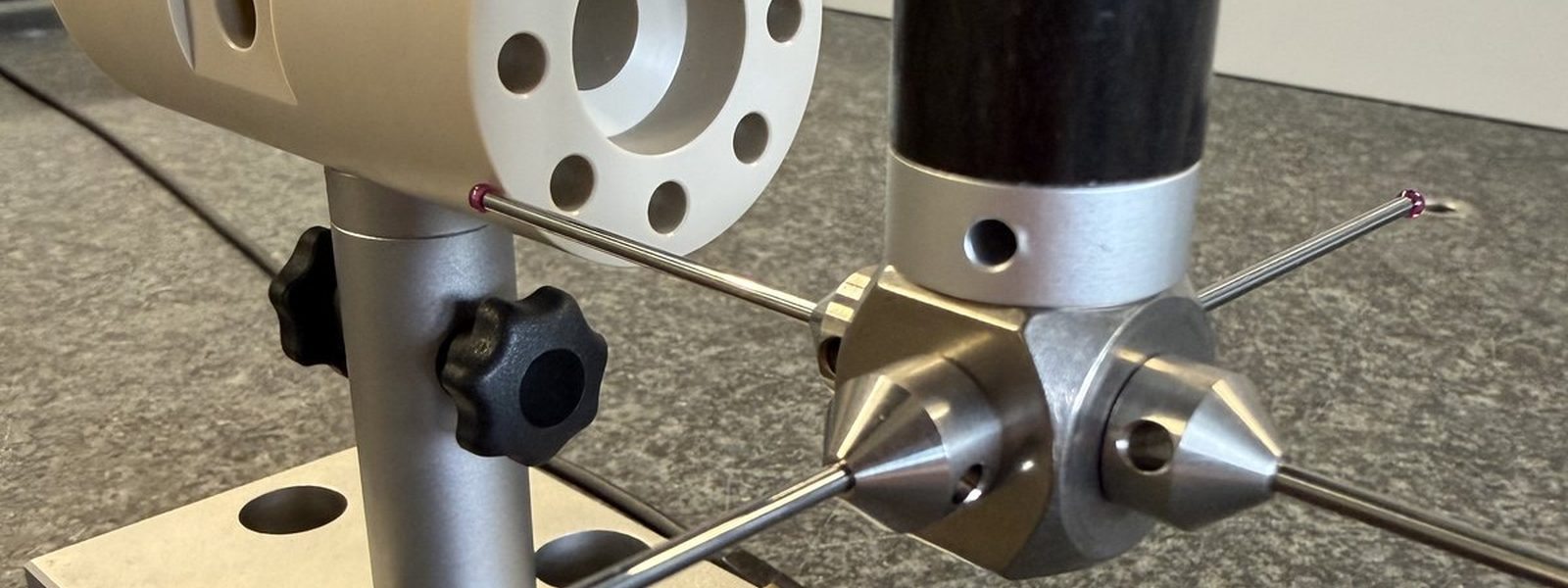

Für höchste Präzision setzen wir auf das ZEISS PRISMO Koordinatenmessgerät – DAkkS-kalibriert und in unserem klimatisierten Messraum bei 20 ± 1,0 °C betrieben. Ideal für Form- und Lagetoleranzen, Maßhaltigkeitsprüfungen und serienbegleitende Messungen.
- Form- & Lagetoleranzauswertung nach ISO GPS (Ebenheit, Rundheit, Zylinderform, Koaxialität, Position u. v. m.)
- Maßhaltigkeitsprüfung gegen CAD-Modell oder 2D-Zeichnung mit auditfestem Prüfprotokoll
- Serienmessung & SPC-Auswertung – statistische Prozessfähigkeit für Ihre Serienfertigung
- Bauteilgewicht bis 600 kg – auch große und schwere Werkstücke sicher messbar
CAD-Soll-Ist-Vergleich & Farbvergleich
Flächendeckende Abweichungsanalyse mit Falschfarbendarstellung. Vergleich der Scan-Daten gegen das CAD-Modell – ideal für Werkzeugkorrekturen und Freigabeprozesse.
Freiformflächenanalyse
Hochauflösende Digitalisierung komplexer Geometrien wie Guss-, Schmiede- oder Kunststoffteile. Datenexport als STL, STEP oder IGES.
Flächenrückführung & Reverse Engineering
Vom Scan-Datensatz zum CAD-Modell: Flächenrückführung für Bauteile ohne vorhandene Konstruktionsdaten oder für Werkzeugänderungen.
Optisches 3D-Scanning
3D-Scanning
ZEISS T-SCAN hawk 2.

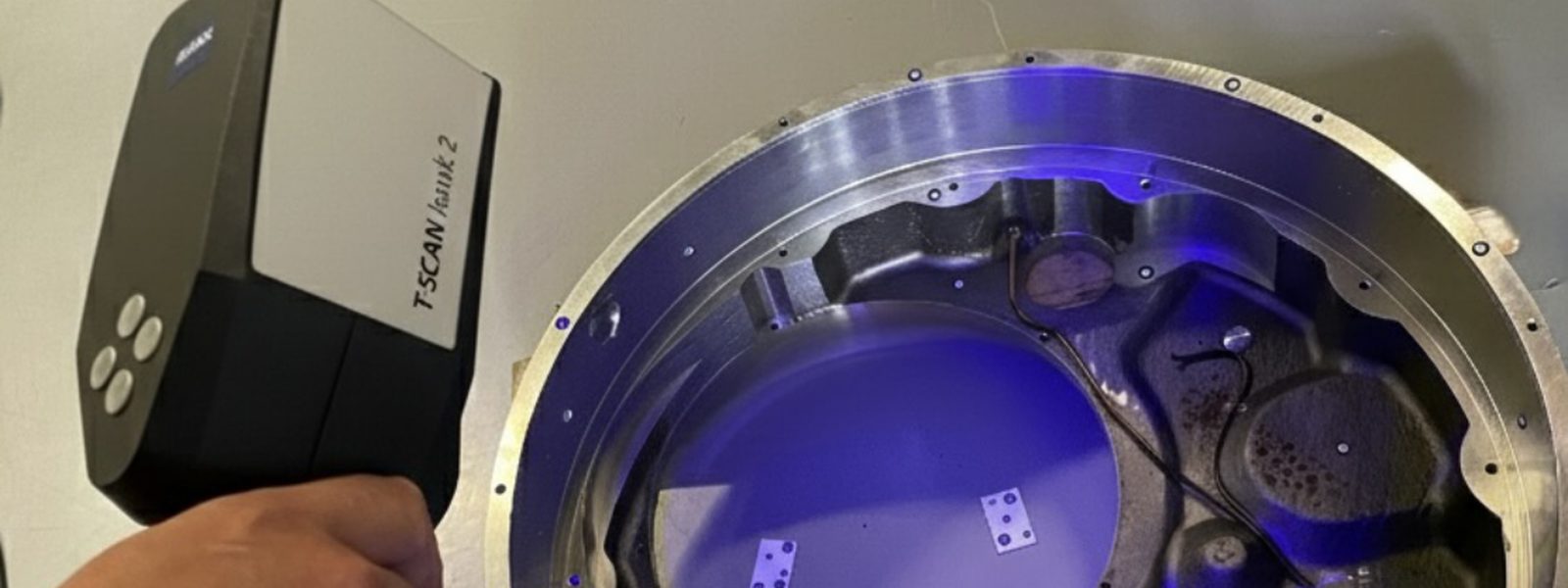

Der ZEISS T-SCAN hawk 2 ist ein mobiler Handscanner für flächendeckende 3D-Digitalisierung. Er eignet sich besonders für Freiformflächen, große Bauteile und Messaufgaben, die direkt vor Ort beim Kunden durchgeführt werden.
Erstbemusterung
EMPB nach VDA Band 2 & PPAP.
Wir erstellen Erstmusterprüfberichte (EMPB) nach VDA Band 2 sowie PPAP-Dokumentationen – inklusive vollständiger Maßprüfung und Prozessfreigabe-Dokumentation für Ihre Kunden und Audits.
Anforderung & Zeichnungsprüfung
Abstimmung der Prüfmerkmale, Toleranzen und Dokumentationsanforderungen mit dem Kunden.
Messprogramm & Vermessung
Erstellung des Messprogramms und taktile/optische Vermessung aller relevanten Merkmale.
Auswertung & Dokumentation
Erstellung des EMPB/PPF mit Messwerten, Toleranzbewertung und Konformitätsaussage.
Übergabe & Archivierung
Lieferung als PDF-Bericht und Datenpaket. Archivierung gemäß Kundenanforderung.
Prüfumfang
- Maßprüfung aller zeichnungsrelevanten Merkmale
- Form- & Lagetoleranzen nach ISO GPS / ISO 1101
- Oberflächenanalyse und Rauheitsmessung (auf Wunsch)
- Soll-Ist-Vergleich gegen CAD-Modell mit Falschfarbendarstellung
- SPC/Cpk-Auswertung bei Serienerstbemusterung
Dokumentation

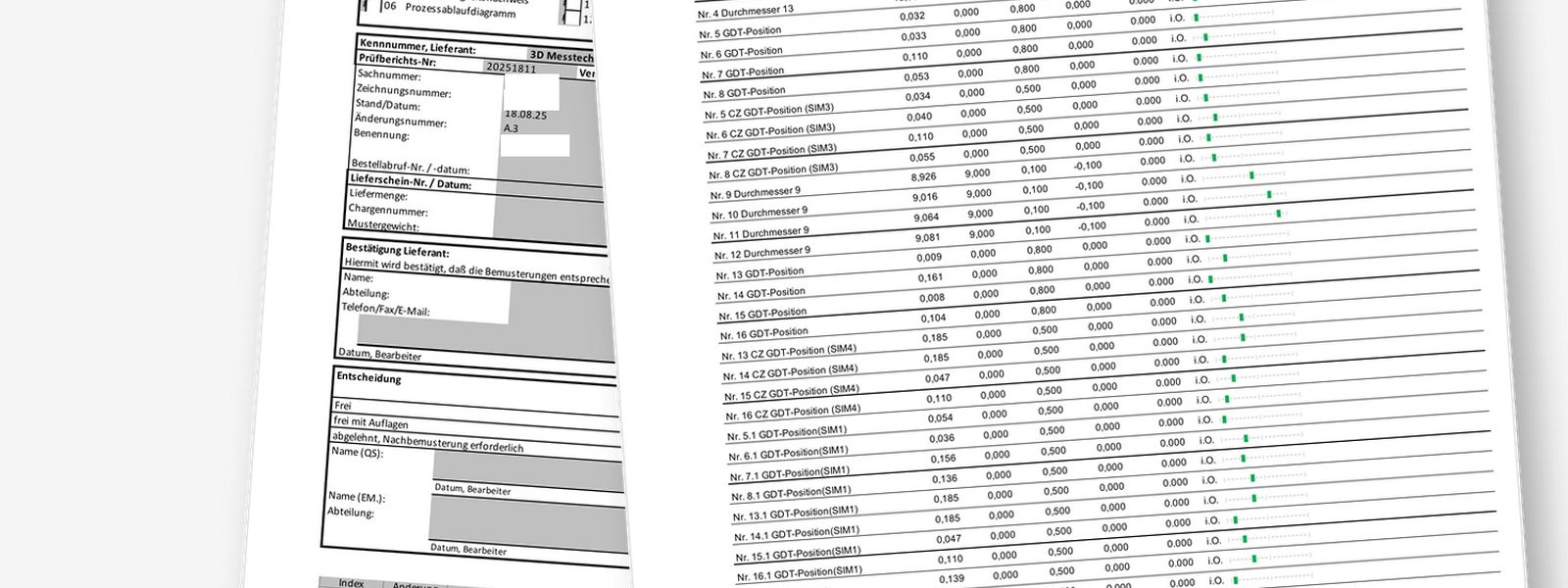

- EMPB nach VDA Band 2 (Standardformular oder kundenspezifisch)
- PPAP nach AIAG-Standard
- Auditfester PDF-Prüfbericht mit Messwerten und Toleranzbewertung
- Datenpakete: CAD-Export, Punktewolken, Scan-Daten nach Bedarf
- Digitale Archivierung und Wiederholmessung möglich
Lohnvermessung
Bauteilvermessung
nach Zeichnung & CAD.

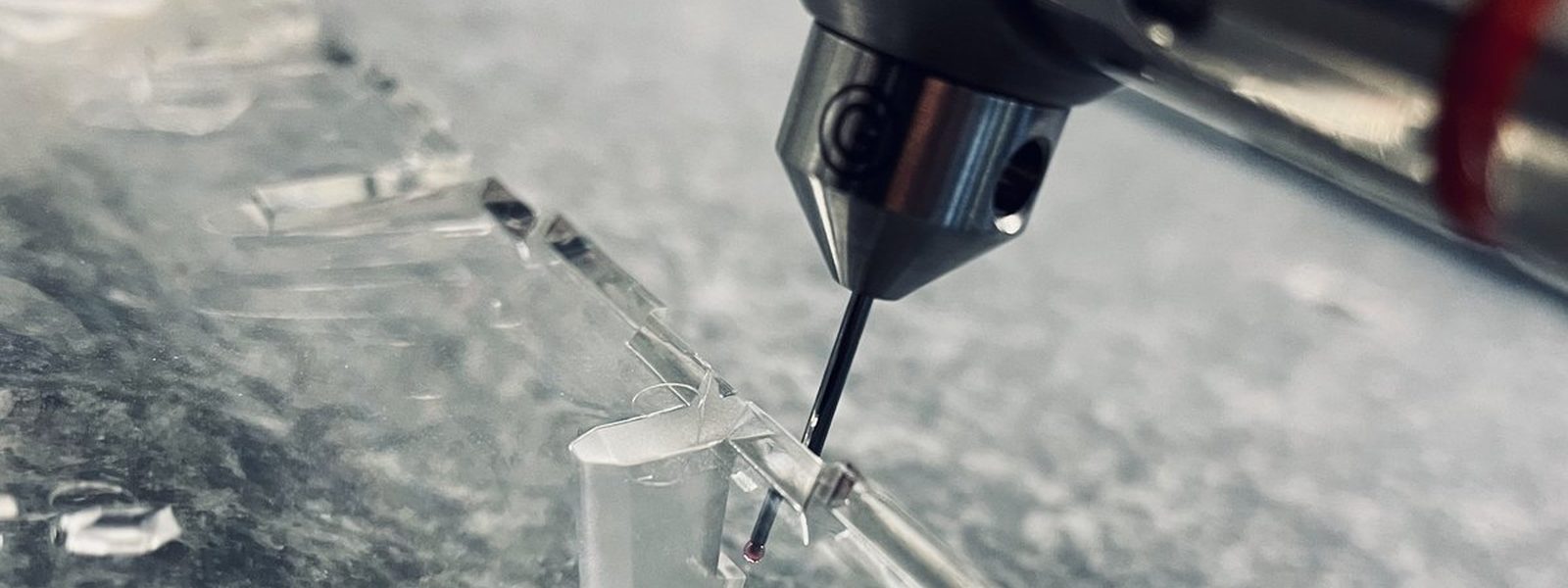

Wir messen Ihre Bauteile nach Zeichnung oder CAD-Modell – als Einzelteilprüfung, Stichprobe oder serienbegleitend. Ob taktile Koordinatenmessung oder optischer 3D-Scan: Sie erhalten einen auditfesten Prüfbericht mit allen relevanten Maßen, Toleranzen und Konformitätsaussagen.
Einzelteilprüfung
Vollständige Maßprüfung einzelner Bauteile – z. B. bei Reklamationen, Werkzeugfreigaben oder Qualitätsprüfungen vor Auslieferung.
Stichproben- & Serienprüfung
Serienbegleitende Messungen mit SPC-Auswertung und Prozessfähigkeitsnachweis (Cpk). Ideal für laufende Fertigung und Qualitätssicherung.
Vor-Ort-Vermessung
Mobile 3D-Messtechnik mit dem ZEISS T-SCAN hawk 2 direkt bei Ihnen – EU-weit. Ideal für große Bauteile, Anlagen oder Werkzeuge vor Ort.
Messumfeld & Geräte
Auf DAkkS-akkreditierten Maschinen & Geräten.
Unsere Messergebnisse basieren auf DAkkS-kalibrierten Geräten und einem klimatisierten Messraum mit kontrollierten Umgebungsbedingungen. So stellen wir rückführbare, reproduzierbare Ergebnisse sicher – auditfest und normgerecht.
