Kalibrierung von Lehren
Kalibrierung von
Gewindelehren.
Die Kalibrierung von Gewindelehren stellt sicher, dass Gewinde in Fertigung und Montage passgenau und prozesssicher geprüft werden. Wir kalibrieren Gewindelehrdorne, Gewindelehrringe sowie Grenzlehrdorne und Grenzlehrringe – wahlweise als DAkkS-Kalibrierung oder als Werkskalibrierung.
Welche Lehren wir kalibrieren
Wir kalibrieren das gesamte Spektrum nach VDI/VDE/DGQ 2618 Blatt 4.1 (Lehrdorne & Lehrringe), Blatt 4.2 (Prüfstifte), Blatt 4.8 (Gewindelehrdorne) und Blatt 4.9 (Gewindelehrringe). Glatte Lehrdorne und Ringe messen wir auf der Universal- Längenmessmaschine (ULM), Gewindelehren im Scanningverfahren — Option 1 bis 5 nach Kundenwunsch.
Grenzlehrdorne
- Gut-/Ausschuss-Lehrdorne
- Einstelldorne
- Option 1 bis 4
Lehr- & Einstellringe
- Glatte Lehrringe (Gut/Ausschuss)
- Einstellringe für Messwerkzeuge
- Option 1 bis 4
Gewindelehrdorne
- Gut-/Ausschuss-Gewindelehrdorne
- Metrisch, Whitworth, UN/UNC/UNF, Trapez, NPT, DIN 2999
- Option 1 bis 5 im Scanningverfahren
Gewindelehrringe
- Gut-/Ausschuss-Gewindelehrringe
- Einstellringe für Gewindemesstaster
- Option 1 bis 5 im Scanningverfahren
Prüfstifte & Gewindeprüfstifte
- Zylindrische Prüfstifte
- Gewindeprüfstifte
- Option 1
Rundheit · Geradheit · Parallelität
- Rundheitsabweichung bis 40 µm
- Geradheitsabweichung bis 40 µm
- Parallelitätsabweichung bis 40 µm
- An Ringen, Dornen, Zylindern
Gewindelehrringe kalibrieren

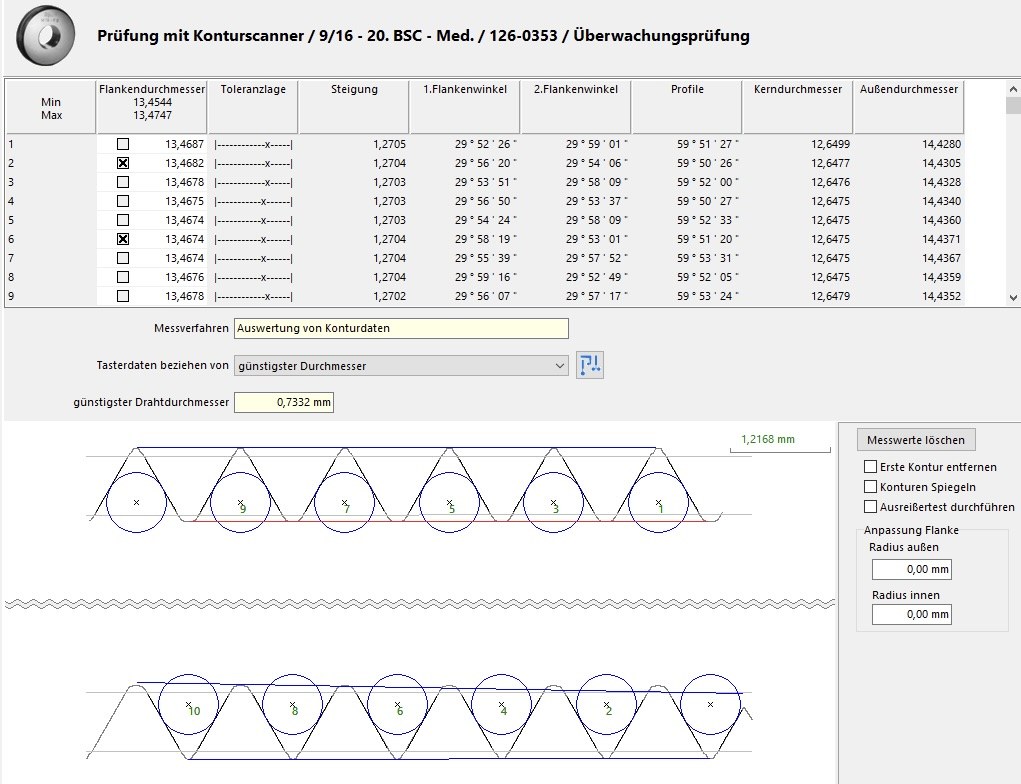

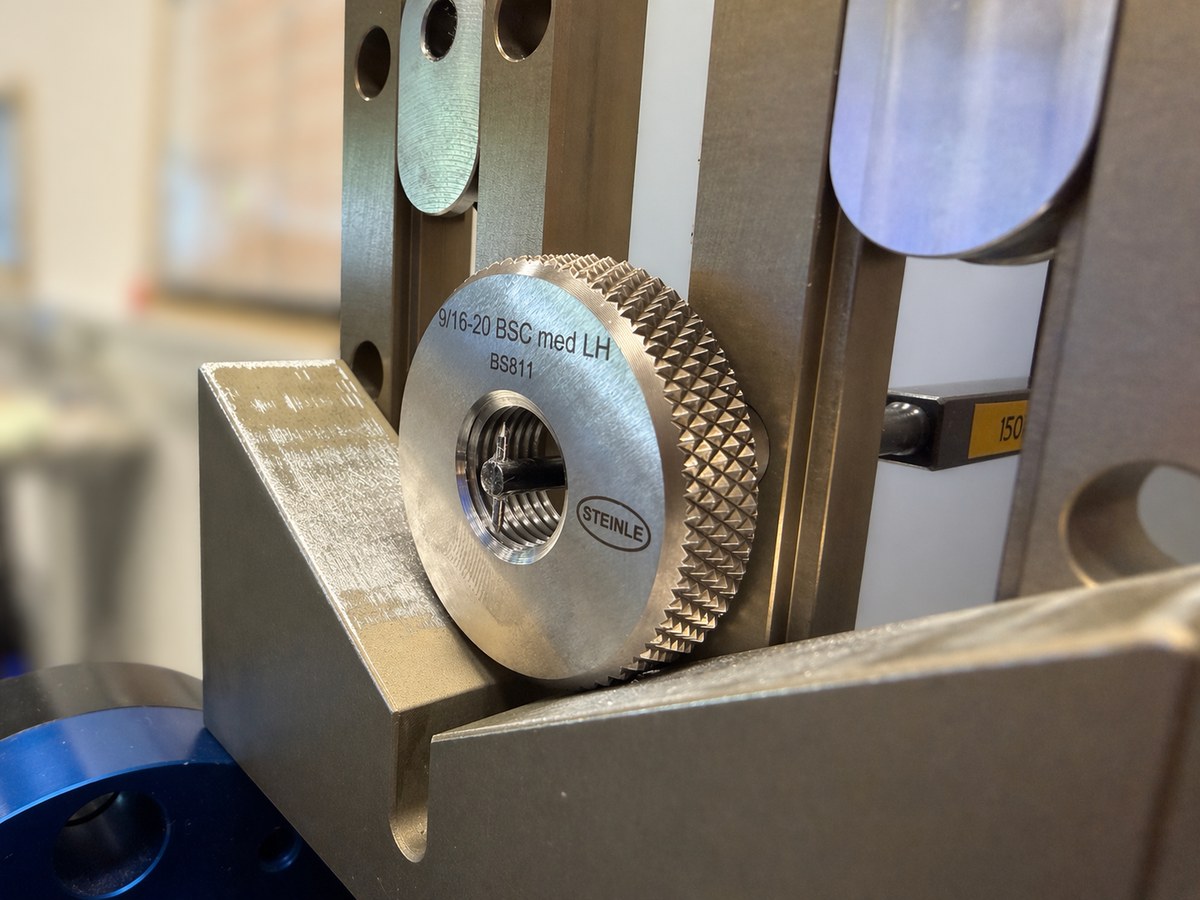

Gewindelehrringe (Innengewinde) kalibrieren wir im Scanningverfahren nach VDI/VDE/DGQ 2618 Blatt 4.9. Wir bieten alle Optionen (1 bis 5) an — von der Einzelprüfung des Flankendurchmessers bis zur Komplettvermessung aller Gewindemerkmale. Die Option wählen wir gemeinsam mit Ihnen passend zum Einsatzzweck und Toleranzfeld.
Abgedeckt sind ein- und mehrgängige zylindrische und kegelige Innengewinde mit geradlinigen Flanken, symmetrischem und unsymmetrischem Profil — also metrisch (M, MF), Whitworth, UN/UNC/UNF, Trapezgewinde, NPT und DIN 2999.
Gewindelehrdorne kalibrieren

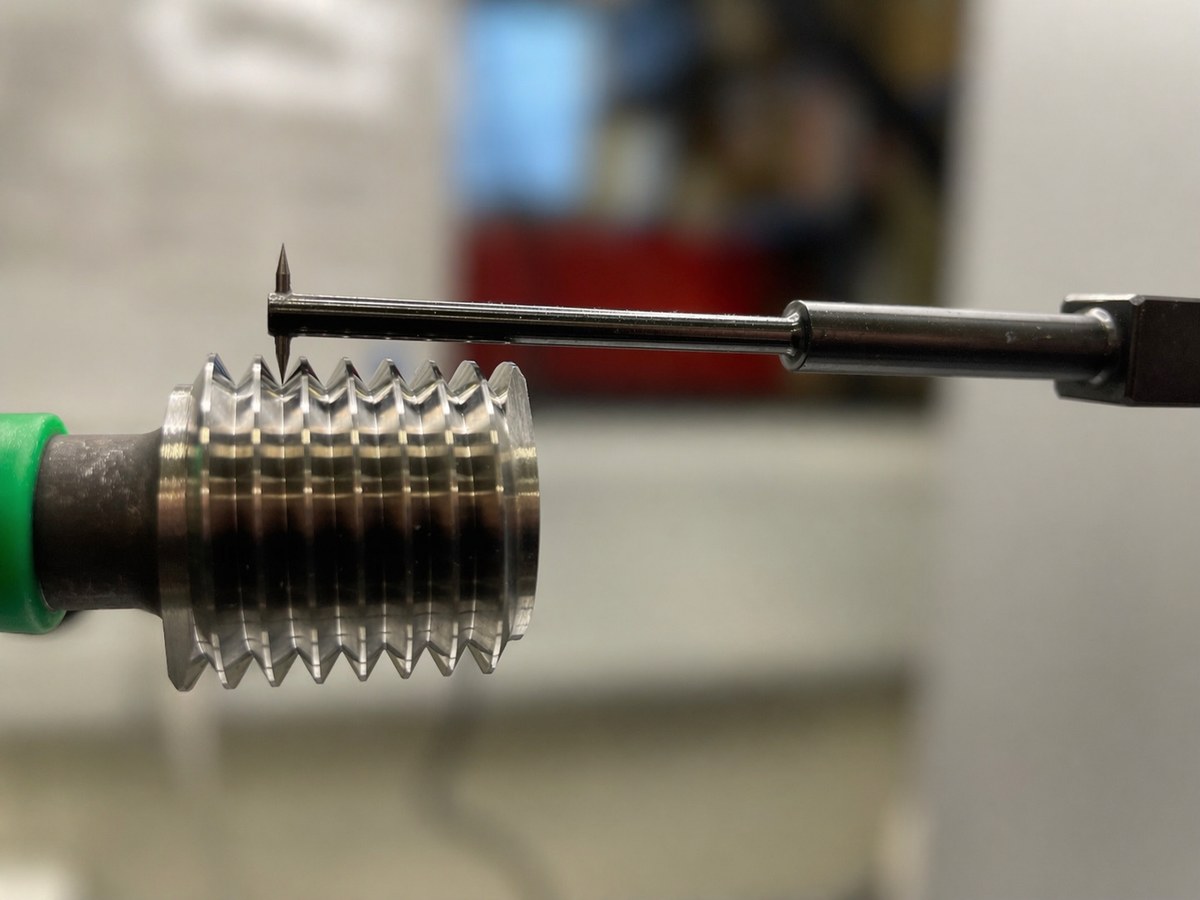

Gewindelehrdorne (Außengewinde) kalibrieren wir im Scanningverfahren nach VDI/VDE/DGQ 2618 Blatt 4.8. Auch hier decken wir alle Optionen (1 bis 5) ab — von der Einzelprüfung des Flankendurchmessers bis zur vollständigen Bestimmung aller Gewindegeometrien mit dokumentierter Messunsicherheit.
Abgedeckt sind ein- und mehrgängige zylindrische und kegelige Außengewinde mit geradlinigen Flanken, symmetrischem und unsymmetrischem Profil — metrisch (M, MF), Whitworth, UN/UNC/UNF, Trapezgewinde, NPT und DIN 2999.

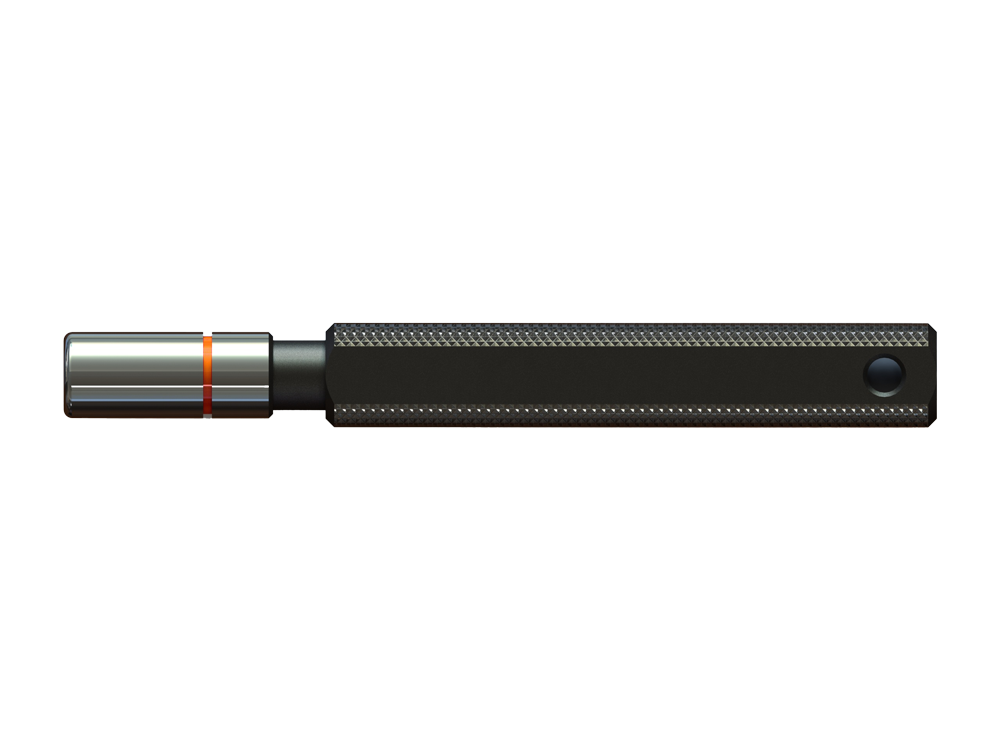

Grenzlehrdorne kalibrieren

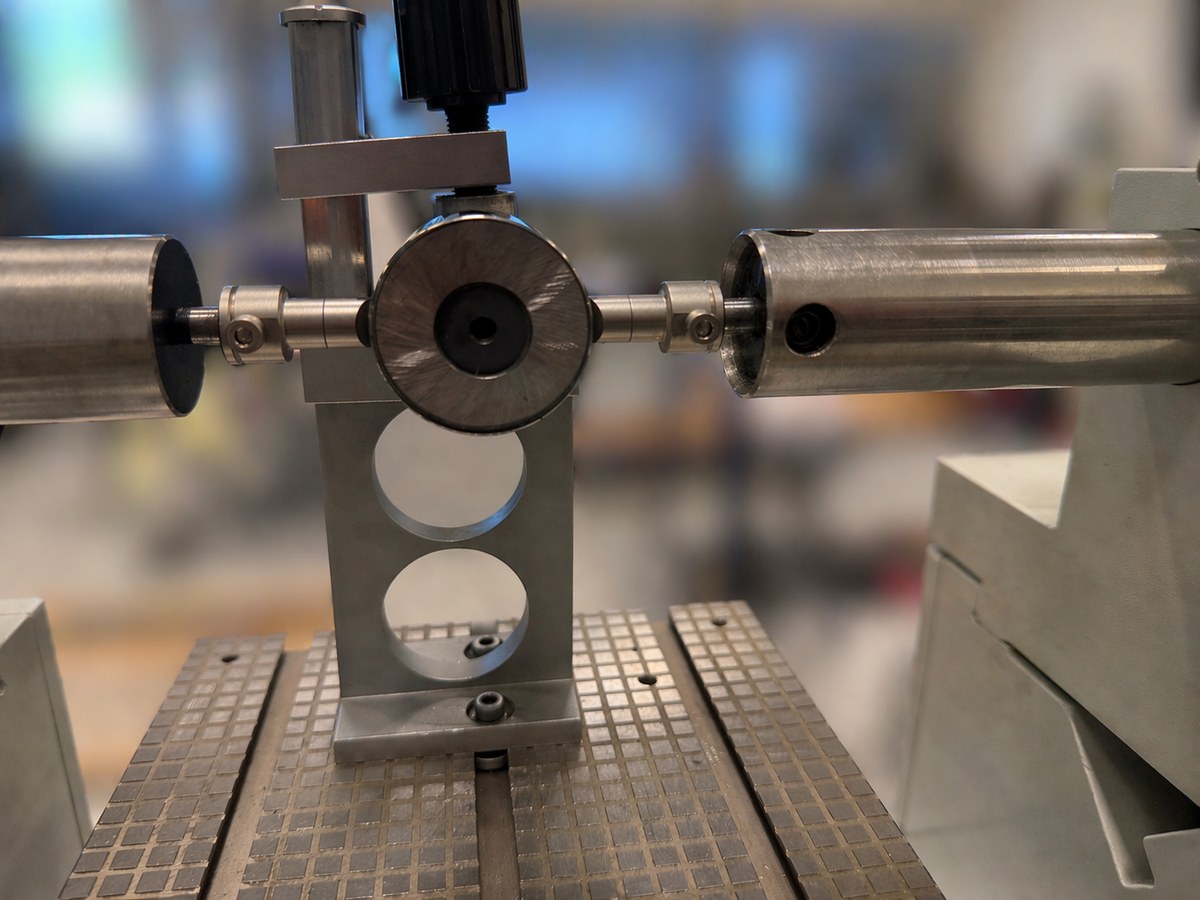

Grenzlehrdorne, Lehr- und Einstellringe kalibrieren wir auf der Universal-Längenmessmaschine (ULM) nach VDI/VDE/DGQ 2618 Blatt 4.1. Wir bieten alle Optionen (1 bis 4) an — von der Einzelprüfung des Durchmessers bis zur vollständigen Bestimmung der Formabweichungen. Die Option stimmen wir gemeinsam mit Ihnen auf Toleranzklasse und Einsatzzweck ab.
Lehr- und Einstellringe kalibrieren
Lehrringe (Gut-/Ausschuss-Ringe) kalibrieren wir als Prüfnormale für Außendurchmesser nach dem Grenzlehren-Prinzip. Einstellringe dienen als Referenz-Normal zum Nullabgleich von Innenmessgeräten — etwa Bohrungsmessschrauben, 2- und 3-Punkt-Innenmesstastern oder Dreipunkt-Innenmessgeräten. Beide Bauformen kalibrieren wir identisch nach Blatt 4.1 mit Durchmesser und Formabweichungen in mehreren Messebenen.
Unser DAkkS-Scope für Lehren
Akkreditiert nach DIN EN ISO/IEC 17025 für die Messgrößen Länge und Gewinde. Gewindelehren im Scanningverfahren, glatte Lehrdorne und Ringe auf der ULM. Wir bieten alle in den Richtlinien vorgesehenen Optionen an. Für alles außerhalb des DAkkS-Scopes kalibrieren wir rückführbar als Werks-/ISO-Kalibrierung.
| Kalibriergegenstand | Verfahren | Messunsicherheit U (k=2) |
|---|---|---|
| Lehrringe & Einstellringe VDI 2618 Bl. 4.1 · Option 1–4 |
ULM | 0,8 µm + 2·10⁻⁶·d |
| Lehrdorne & Einstelldorne VDI 2618 Bl. 4.1 · Option 1–4 |
ULM | 0,8 µm + 2·10⁻⁶·d |
| Prüfstifte & Gewindeprüfstifte VDI 2618 Bl. 4.2 · Option 1 |
ULM | 0,8 µm + 2·10⁻⁶·d |
| Gewindelehrdorne — Flankendurchmesser VDI 2618 Bl. 4.8 · Option 1–5 |
Scanning | 3 µm |
| Gewindelehrringe — Flankendurchmesser VDI 2618 Bl. 4.9 · Option 1–5 |
Scanning | 3 µm |
| Gewinde — Steigung / Teilung | Scanning | 1,5 µm |
| Ringe, Dorne, Zylinder — Rund-, Geradheit, Parallelität | MMQ 400 | 0,2 – 0,3 µm + 6·10⁻⁶·... |
Unsicher, ob Ihre Lehre im DAkkS-Scope abgedeckt ist? Kurze Anfrage mit Typ, Nennweite und Gewindeart — wir antworten innerhalb eines Arbeitstages. Die vollständige Akkreditierungsurkunde finden Sie unter Über uns.
Normen im Überblick
Verbindliche Prüfanweisungen sind die VDI/VDE/DGQ-Richtlinien 2618. Die Produktnormen (DIN/ISO) definieren Bauform, Toleranzklassen und Gewindegeometrie.
| Lehrenart | VDI/VDE/DGQ 2618 | Produktnorm | Typ. Intervall |
|---|---|---|---|
| Grenzlehrdorne (zylindrisch) | Blatt 4.1 · Option 1–4 | DIN 7162 / DIN 7164 | 12–24 Monate |
| Lehrringe (glatt) | Blatt 4.1 · Option 1–4 | DIN 2250 | 12–24 Monate |
| Einstellringe | Blatt 4.1 · Option 1–4 | DIN 2250 | 12–24 Monate |
| Prüfstifte & Gewindeprüfstifte | Blatt 4.2 · Option 1 | DIN 2269 | 24 Monate |
| Gewindelehrdorne | Blatt 4.8 · Option 1–5 | DIN 2299 / DIN 2244 | 12 Monate |
| Gewindelehrringe | Blatt 4.9 · Option 1–5 | DIN 2299 / DIN 2243 | 12 Monate |
Weitere Referenzen: Kalibrierintervalle nach DIN EN ISO 10012 · DAkkS vs. Werkskalibrierung · Messunsicherheit verstehen
FAQ zur Kalibrierung von Lehren
Die Antworten auf die Fragen, die QS-Verantwortliche und Messtechniker am häufigsten stellen.
Welche Lehren kalibrieren Sie?
Grenzlehrdorne, Lehr- und Einstellringe auf der ULM nach VDI/VDE/DGQ 2618 Blatt 4.1 (Option 1–4), Prüfstifte und Gewindeprüfstifte nach Blatt 4.2 (Option 1), Gewindelehrdorne im Scanningverfahren nach Blatt 4.8 (Option 1–5) und Gewindelehrringe im Scanningverfahren nach Blatt 4.9 (Option 1–5). Zusätzlich Rundheit, Geradheit und Parallelität an Ringen und Dornen bis 40 µm.
Wie prüfen Sie Gewindelehrdorne?
Gewindelehrdorne kalibrieren wir im Scanningverfahren nach VDI/VDE/DGQ 2618 Blatt 4.8 (Option 1 bis 5). Gemessen werden Flankendurchmesser, Außendurchmesser, Kerndurchmesser, Steigung und Gewindeprofilwinkel — rückführbar auf nationale Normale. DAkkS-Messbereich Nenndurchmesser 1 mm bis 250 mm.
Wie prüfen Sie Gewindelehrringe?
Gewindelehrringe kalibrieren wir im Scanningverfahren nach VDI/VDE/DGQ 2618 Blatt 4.9 (Option 1 bis 5). Geprüft werden Flankendurchmesser, Außen- bzw. Einstichdurchmesser, Kerndurchmesser, Steigung und Gewindeprofilwinkel. DAkkS-Messbereich Nenndurchmesser 6 mm bis 250 mm.
Was bedeutet Option 1 bis 5 im Scanningverfahren?
Die VDI-Richtlinien 2618 Blatt 4.8 und 4.9 definieren Prüfumfangs-Optionen — von der Einzelprüfung des Flankendurchmessers (Option 1) bis zur Komplettprüfung aller Gewindemerkmale inklusive Steigung und Flankenwinkel (Option 5). Wir bieten alle Optionen an — den passenden Umfang legen wir gemeinsam mit Ihnen fest.
Auf welchem Gerät werden Lehrringe und Grenzlehrdorne kalibriert?

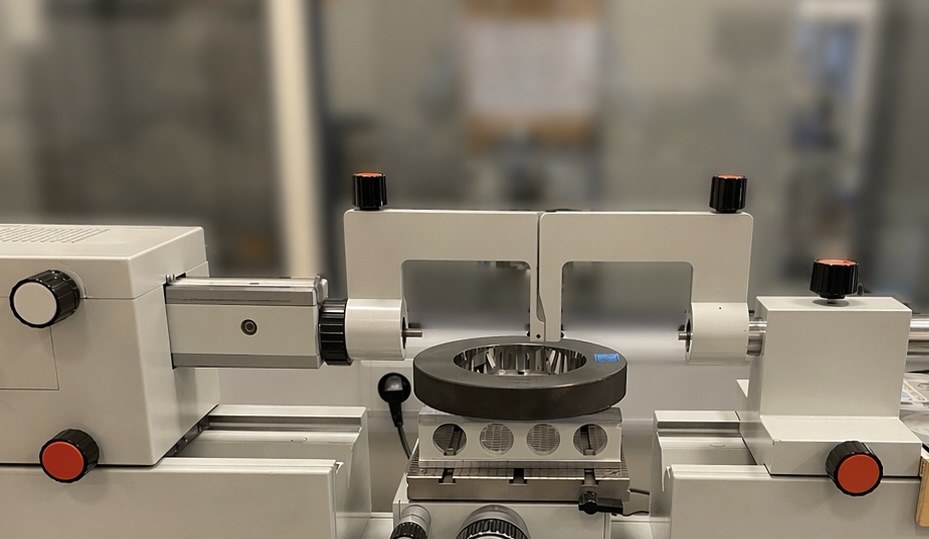

Glatte Lehr- und Einstellringe sowie Grenzlehrdorne werden auf der Universal-Längenmessmaschine (ULM) nach VDI/VDE/DGQ 2618 Blatt 4.1 (Option 1–4) kalibriert. DAkkS-Messbereich 4 mm bis 100 mm Durchmesser, Messunsicherheit U = 0,8 µm + 2·10⁻⁶·d.
Welche Gewindearten werden abgedeckt?
Ein- und mehrgängige zylindrische und kegelige Außen- und Innengewinde mit geradlinigen Flanken, symmetrischem und unsymmetrischem Profil — also metrisch (M, MF), Whitworth (BSW/BSF), UN/UNC/UNF, Trapezgewinde sowie NPT und DIN 2999. Flankendurchmesser bei Außengewinden 1–250 mm, bei Innengewinden 6–250 mm; Steigung 0,5–8 mm; Profilwinkel α ≥ 27°.
Gibt es DAkkS-Kalibrierung für Gewindelehren?
Ja. Unser DAkkS-Labor D-K-22842-01-00 ist für die Messgrößen Länge und Gewinde akkreditiert. Gewindelehren werden im Scanningverfahren kalibriert (Optionen 1–5). Für alle Lehren oberhalb der akkreditierten Messbereiche bieten wir die rückführbare Werks-/ISO-Kalibrierung.
Wie oft sollten Gewindelehren kalibriert werden?
Typisches Intervall 12–24 Monate, bei intensiver Nutzung (tägliche Serienprüfung) 6–12 Monate. Gewindelehren sind verschleißempfindlich — wir empfehlen Sichtprüfung auf Flankenverschleiß vor jeder Nutzung und turnusmäßige Rekalibrierung nach DIN EN ISO 10012.
Was passiert, wenn eine Lehre außerhalb der Toleranz ist?
Kalibrierung ist kein Eingriff — wir dokumentieren nur den Ist-Zustand. Liegt die Lehre außerhalb der Toleranzklasse, wird das im Kalibrierschein klar ausgewiesen. Eine Nacharbeit oder Umwidmung (z.B. von Gut- zur Ausschusslehre) ist möglich, erfolgt aber separat nach Rücksprache. Verschlissene Lehren empfehlen wir zu ersetzen.
Was kostet die Kalibrierung einer Lehre?
Richtgrößen (Werkskalibrierung, bis 50 mm Nennweite):
- Grenzlehrdorne — ab 7,00 €
- Lehr- & Einstellringe — ab 9,00 €
- Gewindegrenzlehrdorne — ab 10,50 €
- Gewindelehrringe — ab 11,00 €
DAkkS-Kalibrierung je nach Nennweite, Gewindeart und gewählter Option auf Anfrage. Verbindliches Angebot innerhalb von 24 Stunden über das Kontaktformular.
Kann ich auch einzelne Lehren oder nur Sätze einschicken?
Beides — einzelne Lehren genauso wie ganze Sätze. In der Schwarzwaldregion und Grenzregion holen wir auch persönlich ab: Abhol- und Bringservice.
Lehren kalibrieren lassen
Senden Sie uns eine Prüfmittel-Liste mit Lehrenart, Nennweite und Gewindeart. Sie erhalten ein verbindliches Angebot inklusive Durchlaufzeit-Zusage innerhalb eines Arbeitstages.
