Kalibrierung von Länge
Kalibrierung
Längenmessmittel.
Präzise Messwerte sind die Basis stabiler Prozesse. Wir kalibrieren Ihre Längenmessmittel wahlweise als DAkkS-Kalibrierung (DIN EN ISO/IEC 17025) oder als Werkskalibrierung – mit klarer Dokumentation, Messunsicherheit und Konformitätsaussage.
Welche Längenmessmittel wir kalibrieren
DAkkS-akkreditiert für Länge nach ISO/IEC 17025. Wir kalibrieren alle gängigen handgeführten Längenmessmittel nach den jeweiligen DIN- und ISO-Normen, dokumentieren Messunsicherheit und Konformität — rückführbar auf nationale Normale.
Messschieber
- Werkstatt-Messschieber analog & digital
- Tiefen-Messschieber (Blatt 9.2)
- Höhenmessschieber (Blatt 9.3)
- Anbau- & Sonder-Messschieber
Bügelmessschrauben
- Bügelmessschrauben außen (Blatt 10.1)
- Innenmessschrauben 3-Linien (Blatt 10.8)
- Feinzeiger-Messschrauben
- Einstellnormale für Bügelmessschrauben
Messuhren & Feinzeiger
- Messuhren mechanisch (Blatt 11.1)
- Messuhren digital (Blatt 11.4)
- Feinzeiger (Blatt 11.2)
- Fühlhebelmessgeräte (Blatt 11.3)
Lehrdorne & -ringe
- Grenzlehrdorne & -ringe (Blatt 4.1)
- Einstellringe
- Gewindelehrdorne (Blatt 4.8)
- Gewindelehrringe (Blatt 4.9)
Winkel & Lineale
- Flachwinkel (Blatt 7.1)
- Universalwinkelmesser
- Haarlineale & Prüfstahllineale
- Wasserwaagen horizontal
Parallelendmaße
- Metrische Endmaße (DIN EN ISO 3650)
- Sondermaße & Zöllener Satz
- Einzelnes Maß oder ganze Sätze
- Toleranzklassen K, 0, 1, 2

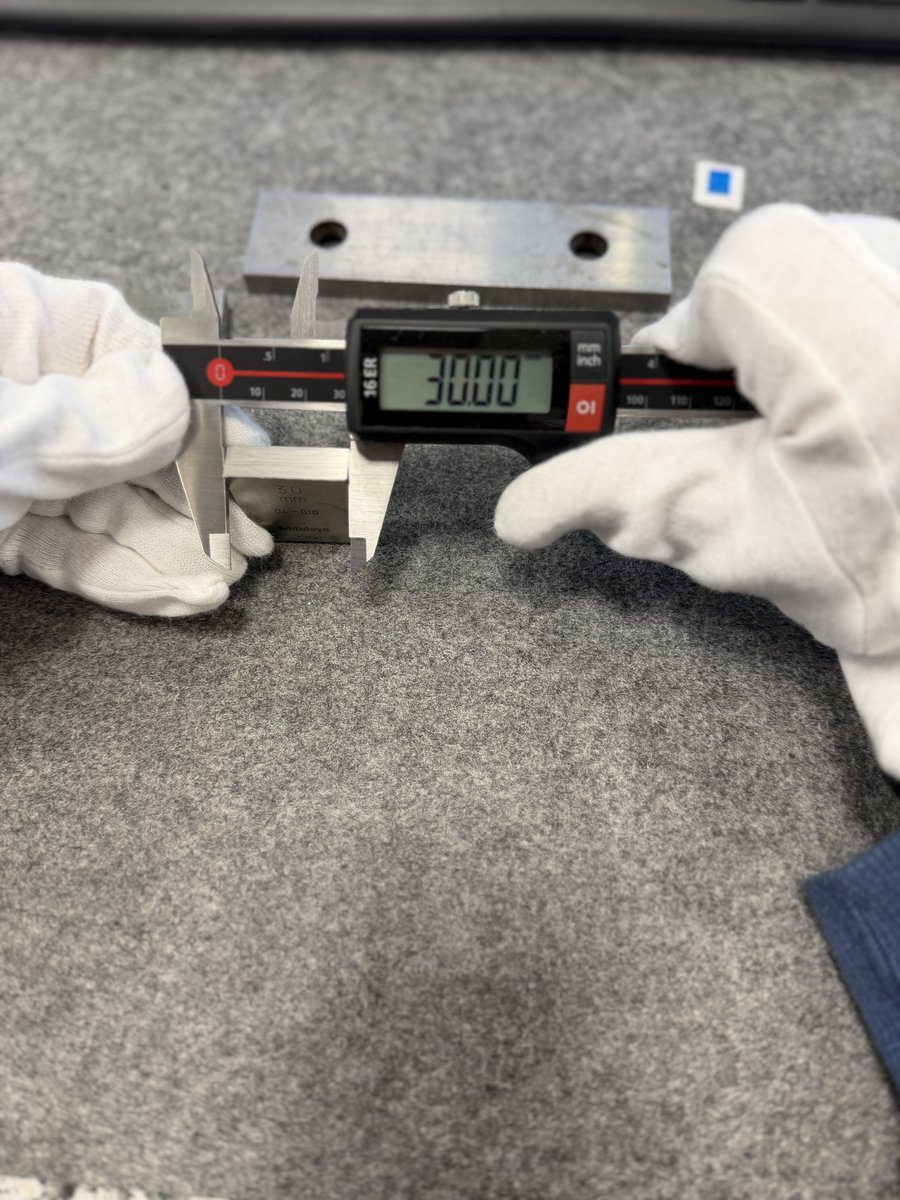

Messschieber kalibrieren
Messschieber sind das meist eingesetzte Längenmessmittel in Fertigung und Qualitätssicherung. Wir kalibrieren Werkstatt-, Tiefen-, Höhen- und Anbau-Messschieber rückführbar nach VDI/VDE/DGQ 2618 Blatt 9.1 (Werkstatt-Messschieber), Blatt 9.2 (Tiefenmessschieber) und Blatt 9.3 (Höhenmessschieber) — Produktnorm DIN 862.
Was bei der Kalibrierung geprüft wird
- Anzeigegenauigkeit über den gesamten Messbereich
- Nullpunkt-Abweichung und Schiebegängigkeit
- Parallelität und Ebenheit der Messflächen
- Funktion von Feststellschraube und Ableseskalen
- Dokumentation der Messunsicherheit (bei DAkkS verpflichtend)

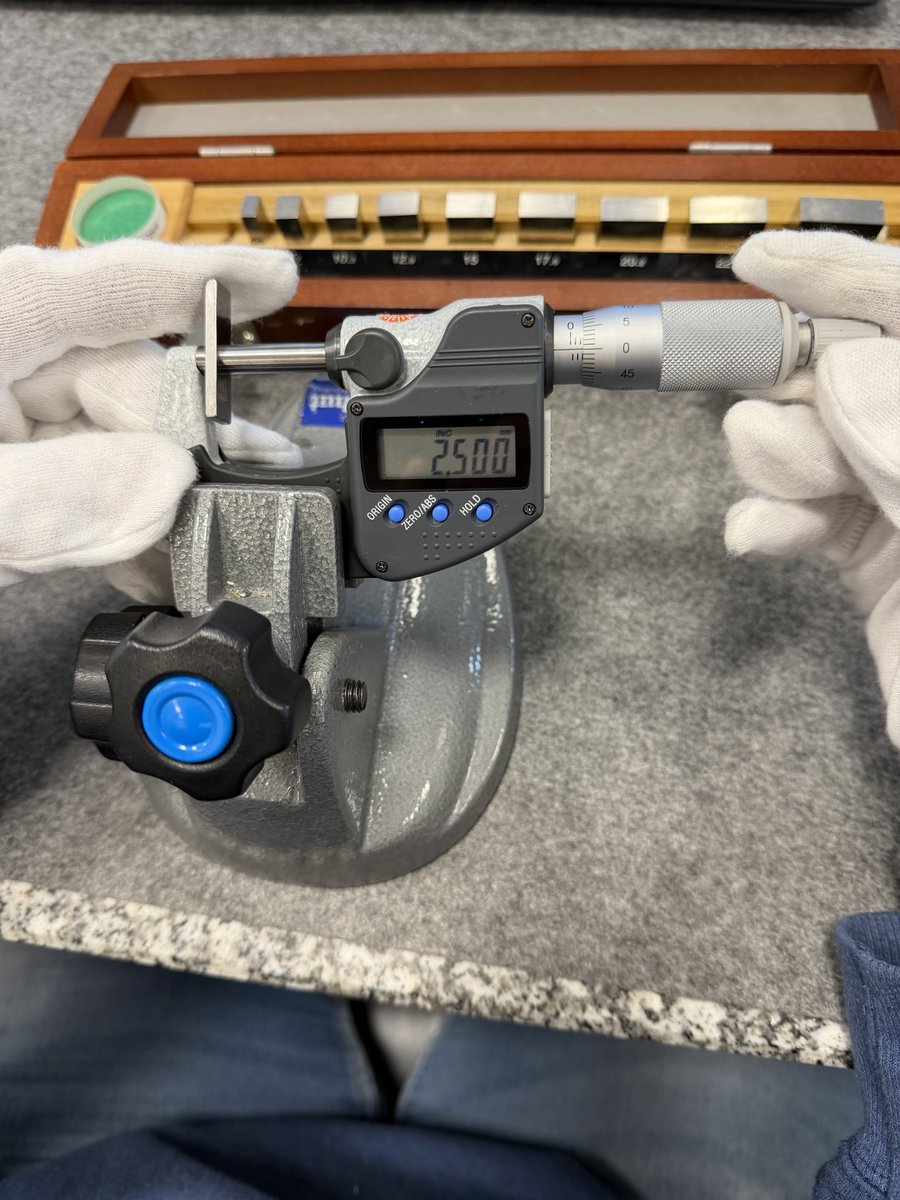

Bügelmessschrauben kalibrieren
Bügelmessschrauben (Mikrometer) liefern eine um den Faktor 10 höhere Genauigkeit als Messschieber und sind damit das Standard-Messmittel für präzise Außenmaße. Wir kalibrieren Außen-Bügelmessschrauben rückführbar nach VDI/VDE/DGQ 2618 Blatt 10.1, Innenmessschrauben 3-Linien nach Blatt 10.8, sowie Feinzeiger-Messschrauben und Einstellnormale (Produktnorm DIN 863).
Was bei der Kalibrierung geprüft wird
- Anzeigegenauigkeit an mehreren Referenzpunkten
- Nullpunkt-Abweichung und Skalenteilungsfehler
- Ebenheit und Parallelität der Messflächen
- Funktion der Ratsche und Klemmschraube
- Dokumentation der Messunsicherheit (bei DAkkS verpflichtend)
Nach welchen Richtlinien wir kalibrieren
Unsere Kalibrierungen erfolgen nach der VDI/VDE/DGQ-Richtlinienreihe 2618 — dem deutschen Standard für die Prüfmittelüberwachung. Jedes Blatt enthält die verbindliche Prüfanweisung für eine bestimmte Messmittelklasse. Die Maß- und Produktnormen (DIN/ISO) sind in der Übersicht mit aufgeführt.
| Messmittel | VDI/VDE/DGQ 2618 | Produktnorm | Typ. Intervall |
|---|---|---|---|
| Messschieber (Werkstatt) | Blatt 9.1 | DIN 862 | 12 Monate |
| Tiefenmessschieber | Blatt 9.2 | DIN 862 | 12 Monate |
| Höhenmessschieber | Blatt 9.3 | DIN 862 / DIN 866 | 12 Monate |
| Bügelmessschraube außen | Blatt 10.1 | DIN 863-1 | 12 Monate |
| Innenmessschraube 3-Linien | Blatt 10.8 | DIN 863-4 | 12–24 Monate |
| Messuhr mechanisch | Blatt 11.1 | DIN 878 | 12–24 Monate |
| Feinzeiger | Blatt 11.2 | DIN 879-1 | 12–24 Monate |
| Fühlhebelmessgerät | Blatt 11.3 | DIN 2270 | 12–24 Monate |
| Messuhr digital | Blatt 11.4 | DIN 879-1 | 12–24 Monate |
| Parallelendmaße | Blatt 3.1 | DIN EN ISO 3650 | 24–36 Monate |
| Grenzlehrdorne & -ringe | Blatt 4.1 | DIN 7162 / 7164 | 12–24 Monate |
| Gewindelehrdorne | Blatt 4.8 | DIN 2299 | 12–24 Monate |
| Gewindelehrringe | Blatt 4.9 | DIN 2299 | 12–24 Monate |
| Flachwinkel | Blatt 7.1 (2019) | DIN 875 | 24 Monate |
Detaillierte Richtlinien zur Festlegung von Kalibrierintervallen: DIN EN ISO 10012. Unterschied zwischen Werks- und DAkkS-Kalibrierung: hier nachlesen.
FAQ zur Kalibrierung von Längenmessmitteln
Die Antworten auf die Fragen, die Einkäufer und QS-Verantwortliche am häufigsten stellen.
Nach welcher Richtlinie werden Messschieber kalibriert?
Unsere Prüfanweisung für Messschieber ist VDI/VDE/DGQ 2618 Blatt 9.1 (Werkstatt-Messschieber), Blatt 9.2 (Tiefenmessschieber) und Blatt 9.3 (Höhenmessschieber). Die Richtlinie definiert Prüfmerkmale, Messunsicherheitsbilanz und Akzeptanzkriterien. Die Produktnorm für das Messmittel selbst ist DIN 862.
Welche Messschieber-Größen können Sie kalibrieren?
Wir kalibrieren Messschieber bis 200 mm, bis 300 mm, bis 500 mm und bis 1000 mm sowie Sondergrößen auf Anfrage. Sowohl DAkkS- wie auch Werkskalibrierung sind möglich.
Wie oft muss ein Messschieber kalibriert werden?
Bei täglichem Einsatz empfehlen wir ein Intervall von 12 Monaten. Das genaue Intervall hängt von Nutzungshäufigkeit, Einsatzumgebung und QM-Norm (ISO 9001, IATF 16949, AS9100, ISO 13485) ab. Ausführliche Richtlinie: DIN EN ISO 10012.
Was kostet die Kalibrierung eines Messschiebers?
Ein Messschieber bis 200 mm kostet ab 6,00 € in der Werkskalibrierung und ab 11,50 € als DAkkS-Kalibrierung. Größere Messbereiche und digitale Ausführungen zu Staffelpreisen. Komplette Preisliste siehe oben. Ein verbindliches Angebot erhalten Sie innerhalb von 24 Stunden über das Kontaktformular.
Kalibrieren Sie auch Bügelmessschrauben und Innenmessschrauben?
Ja. Bügelmessschrauben werden nach VDI/VDE/DGQ 2618 Blatt 10.1 kalibriert (Produktnorm DIN 863), Innenmessschrauben 3-Linien nach Blatt 10.8. Messbereiche von bis 25 mm bis über 500 mm; große Messbereiche bis 1000 mm auf Anfrage.
Welche Richtlinie gilt bei Messuhren, Feinzeigern und Fühlhebelmessgeräten?
Messuhren mechanisch nach VDI/VDE/DGQ 2618 Blatt 11.1, Messuhren digital nach Blatt 11.4, Feinzeiger nach Blatt 11.2 und Fühlhebelmessgeräte nach Blatt 11.3. Kalibriert werden Messbereiche bis 13 mm, bis 30 mm, bis 50 mm und bis 100 mm mit Auflösungen ab 0,001 mm.
Was bedeutet die Messunsicherheit im Kalibrierschein?
Die Messunsicherheit gibt die Bandbreite an, innerhalb derer der wahre Wert des Messmittels mit einer Wahrscheinlichkeit von 95 % liegt. Sie wird bei DAkkS-Kalibrierungen verpflichtend ausgewiesen. Ausführliche Erklärung: Messunsicherheit verstehen & Praxis.
Kann mein Messschieber auch justiert werden?
Kalibrierung ist kein Eingriff — sie dokumentiert nur den Ist-Zustand des Messmittels. Eine Justierung oder Reparatur erfolgt nur nach Absprache und separatem Kostenvoranschlag. Bei nicht reparierbaren Messmitteln weisen wir im Kalibrierschein die Abweichung zum Sollwert aus.
Kann ich auch einzelne Messmittel einschicken?
Ja. Ob ein einzelner Messschieber oder ein Jahresbestand — beide Aufträge sind gleich willkommen. In der Schwarzwaldregion und Grenzregion holen wir Ihre Prüfmittel auch persönlich ab.
Längenmessmittel kalibrieren lassen
Senden Sie uns Ihre Prüfmittel-Liste — per Formular, PDF oder Excel. Sie erhalten ein verbindliches Angebot inklusive Durchlaufzeit-Zusage innerhalb eines Arbeitstages.
