Erstmusterprüfbericht nach VDA Band 2.
Erstmusterprüfberichte für Serienfreigabe und OEM-Audits. Vollständige Maßprüfung, Form- und Lagetoleranzen, Soll-Ist-Vergleich gegen CAD, Konformitätsaussage — auditfest dokumentiert in 5–7 Werktagen. Auch PPAP nach AIAG-Standard.
- Standard
- VDA Band 2
- Alternative
- PPAP nach AIAG
- Messsystem
- ZEISS PRISMO + T-SCAN
- Format
- PDF · auditfest
Ablauf
Vier Schritte zur Serienfreigabe.

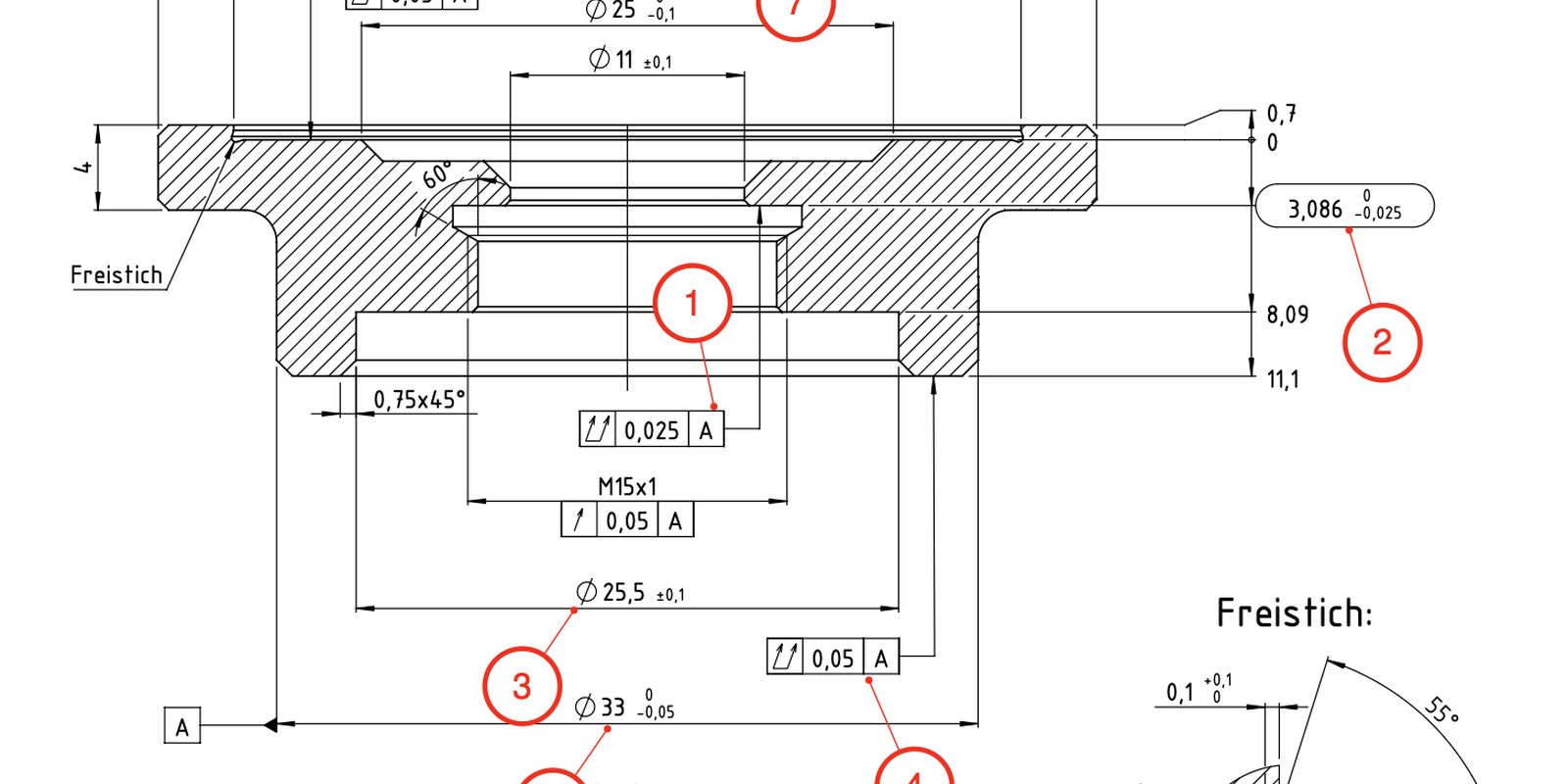

01 — Anforderung & Zeichnung
Prüfmerkmale & D-/S-Klärung
Abstimmung mit Ihrem Qualitätsteam: Prüfmerkmale, Toleranzen, D-/S-Merkmale, Bezugssysteme, Dokumentationsformat (Standard VDA oder kundenspezifisch).
02 — Messprogramm & Vermessung

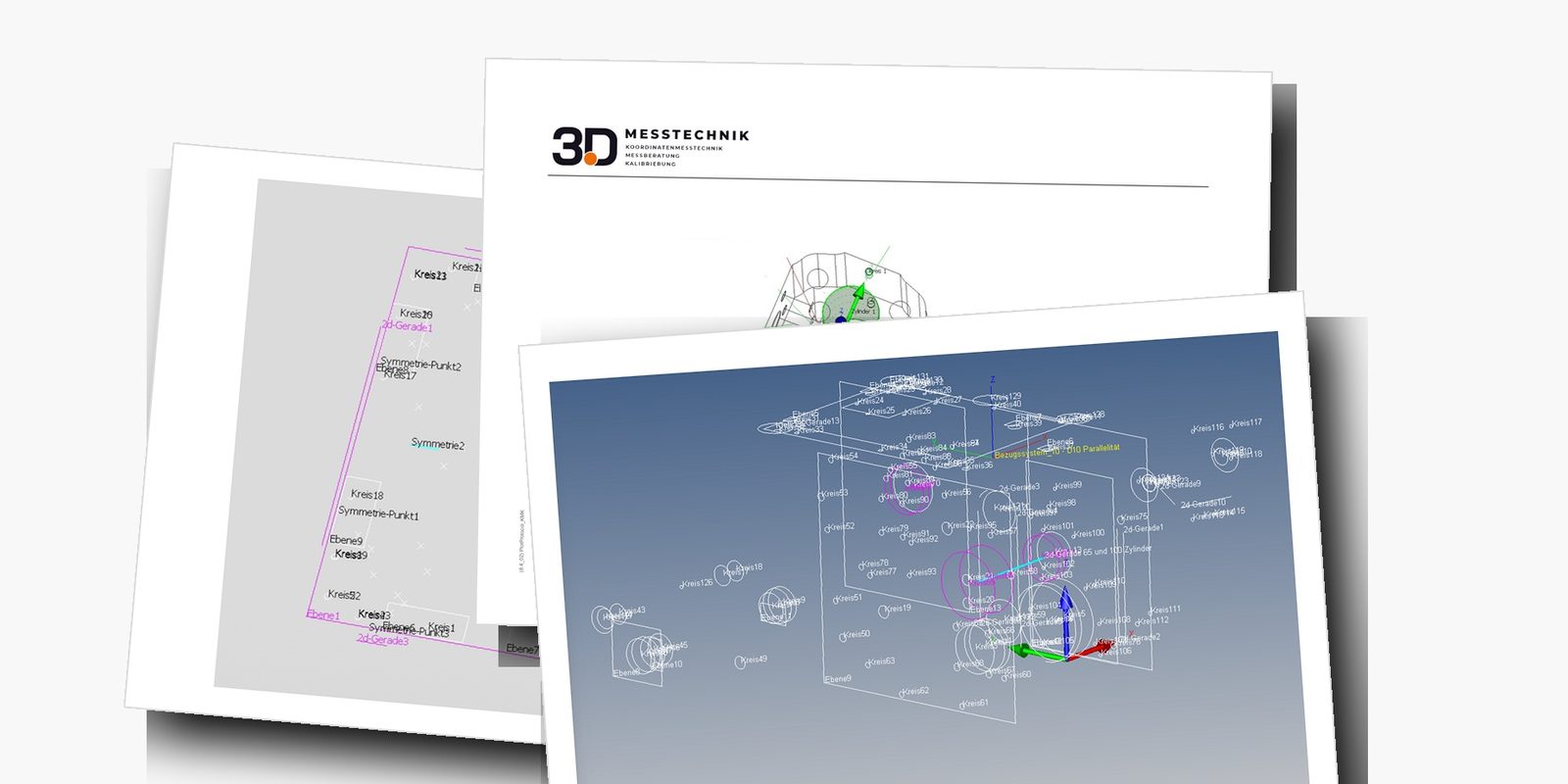

CALYPSO-Programm + PRISMO/T-SCAN
Erstellung des CALYPSO-Messprogramms. Taktile Vermessung mit ZEISS PRISMO oder optisch mit T-SCAN hawk 2 — kombiniert nach Bauteilanforderung.

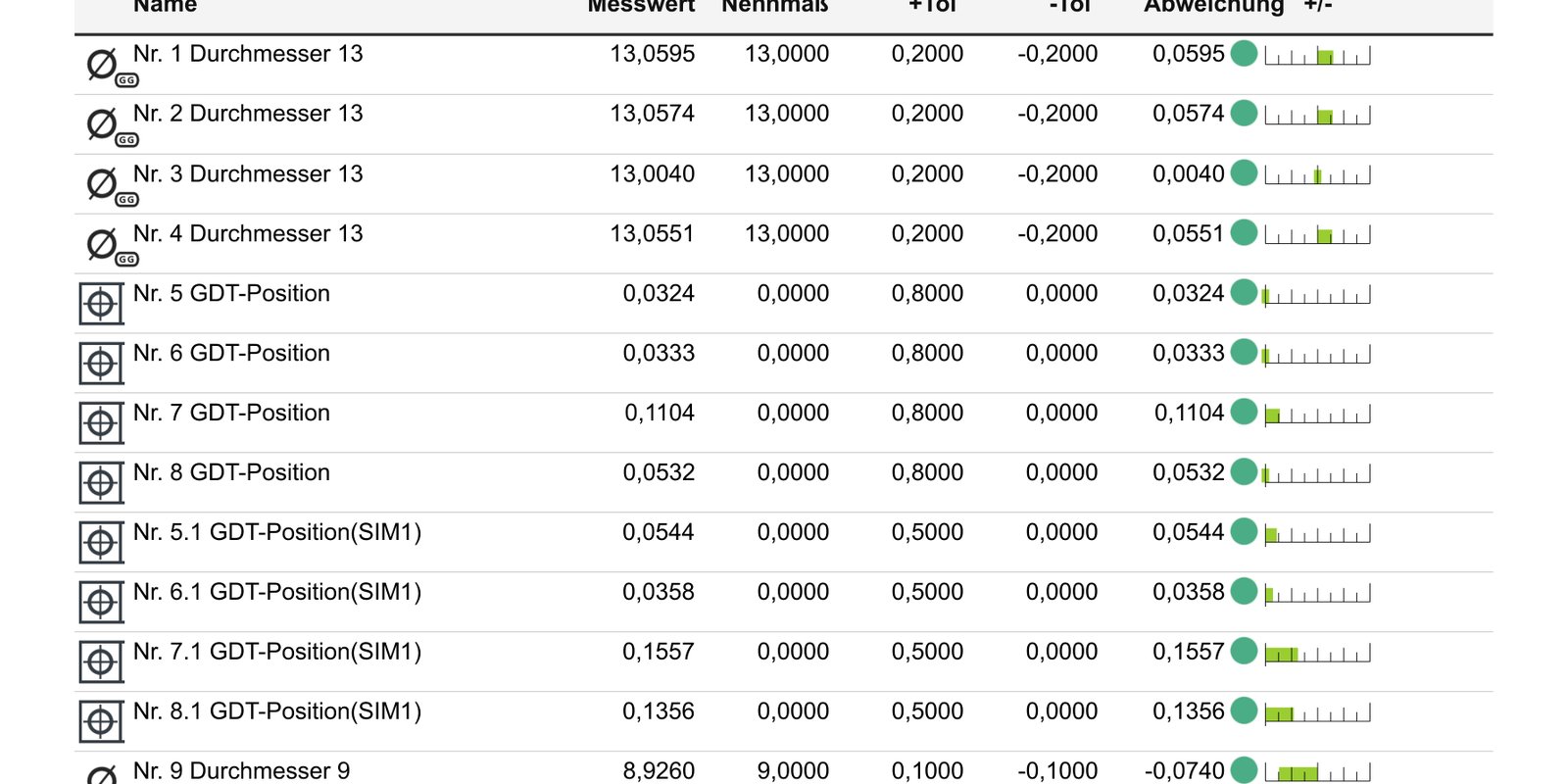

03 — Auswertung & Bewertung
Toleranzbewertung grün/gelb/rot
Auswertung in CALYPSO/INSPECT mit Toleranzbewertung Ampelsystem (grün = ok, gelb = grenzwertig, rot = außerhalb). Konformitätsaussage nach DIN EN ISO 14253.

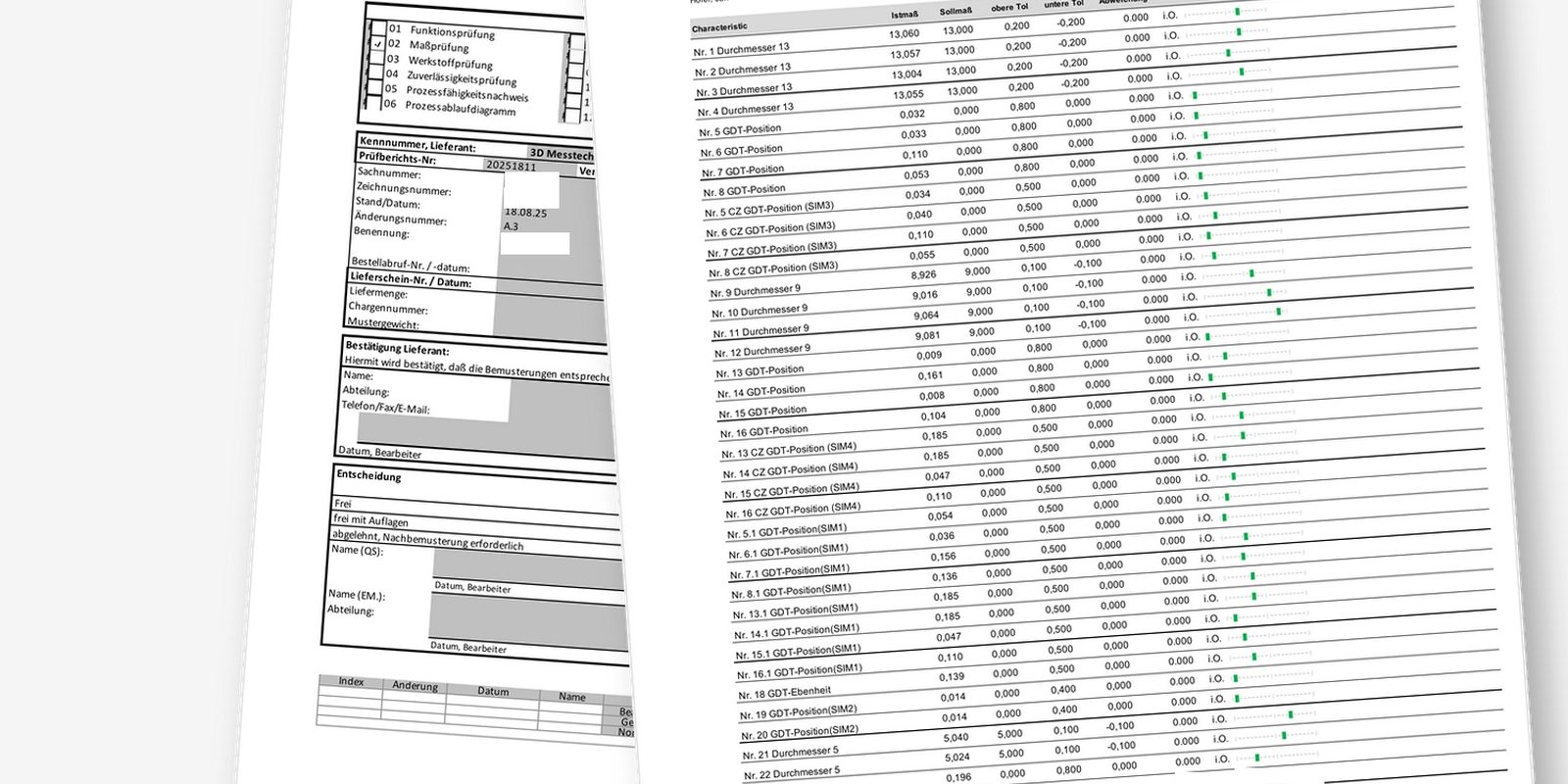

04 — Übergabe & Archivierung
Auditfester PDF-Bericht + Archiv
Lieferung als auditfester PDF-Prüfbericht + Datenpaket (CAD, Punktwolken). Digitale Archivierung für jederzeit reproduzierbare Wiederholmessung.
Standard · Inhalt · Trust
EMPB nach VDA Band 2 im Detail.
Erstmusterprüfberichte für Serienfreigabe und OEM-Audits — vollständige Maßprüfung, normgerechte Bewertung, auditfeste Dokumentation. Auf Wunsch auch PPAP nach AIAG-Standard.
Durchlaufzeit (typisch)
Ab Eingang von Bauteil und Zeichnung. Komplexe EMPBs mit > 200 Merkmalen können länger dauern. Express auf Anfrage.
OEM-Standard
VDA
Band 2
Standard-Formular oder kundenspezifisch.
Alternative
PPAP nach AIAG
Nordamerikanischer Standard für Automotive-Lieferanten — wir liefern beides.
Bewertung
grün · gelb · rot
Ampelsystem je Merkmal. Konformitätsaussage nach DIN EN ISO 14253.
Die EMPB war beim ersten Mal beim OEM ohne Rückfrage durch — saubere Bewertung, klare Toleranzen, sofort archivierbares PDF.
QS-Manager · Tier-1 Automotive (DACH)
D-/S-Merkmale
Nach VDA und IATF 16949 gekennzeichnet.
Inhalt EMPB
- Maßprüfung aller Merkmale
- Form- & Lagetoleranzen
- Soll-Ist-Vergleich CAD
- SPC & Cpk bei Serie
- Konformitätsaussage
Branchen
EMPB-Lieferumfang
Was im EMPB-Bericht enthalten ist.
Auditfeste Dokumentation aller relevanten Merkmale gemäß VDA Band 2. Auf Wunsch auch im kundenspezifischen Format oder als PPAP nach AIAG.
FAQ
Häufige Fragen.
01Was ist ein Erstmusterprüfbericht (EMPB)?
Ein EMPB nach VDA Band 2 dokumentiert die vollständige Maßprüfung der ersten Serienteile vor der Serienfreigabe. Inhalt: alle zeichnungsrelevanten Merkmale, Form- und Lagetoleranzen, Soll-Ist-Vergleich gegen CAD, Konformitätsaussage je Merkmal mit Toleranzbewertung (grün/gelb/rot).
02Wann benötige ich einen EMPB?
Ein EMPB wird gefordert bei:
- Neuen Bauteilen vor Serienanlauf
- Werkzeugänderungen oder Reparatur
- Materialwechsel
- Verlagerung der Fertigungsstätte
- Wiederaufnahme nach längerem Produktionsstopp
03Was ist der Unterschied zwischen VDA Band 2 und PPAP?
VDA Band 2 ist der deutsche/europäische Standard, typisch in der Automobilindustrie DACH. PPAP nach AIAG ist das nordamerikanische Pendant, gefordert von US-OEMs (z. B. Ford, GM). Wir liefern beide Standards parallel.
04Wie lange dauert die EMPB-Erstellung?
Typisch 5–7 Werktage ab Eingang von Bauteil, Zeichnung und Lieferantenvereinbarung. Komplexe Erstbemusterungen mit über 200 Merkmalen können 10–14 Werktage erfordern. Express auf Anfrage möglich.
05Was sind D- und S-Merkmale?
D-Merkmale (dokumentationspflichtig) und S-Merkmale (besondere/sicherheitsrelevant) sind nach VDA und IATF 16949 explizit zu kennzeichnen und in der EMPB auszuwerten. Wir prüfen beide Kategorien mit der höchsten Sorgfalt und dokumentieren sie separat im Bericht.
06Welche Form der Bewertung wird verwendet?
Ampelbewertung je Merkmal:
- Grün = im Toleranzbereich, Konformität gegeben
- Gelb = grenzwertig, im Konformitätsbereich nach DIN EN ISO 14253
- Rot = außerhalb der Toleranz, nicht konform
Diese Bewertung ist OEM-Standard und wird in CALYPSO/INSPECT automatisiert generiert.
07Welches Messsystem nutzen Sie für die EMPB?
Je nach Bauteil taktil mit ZEISS PRISMO (Form- & Lagetoleranzen, höchste Genauigkeit) oder optisch mit T-SCAN hawk 2 (Freiformflächen, große Bauteile, Vor-Ort). Häufig auch kombiniert: taktile Form-/Lage-Auswertung + optischer Soll-Ist-Vergleich.
Weitere Bereiche
Auch relevant.
01 / Taktil
Taktile Vermessung
ZEISS PRISMO — MPEE 1,0 + L/350 µm. Höchste Genauigkeit für Form- & Lagetoleranzen.
Mehr erfahren →03 / Lohn
Lohnvermessung
Bauteilvermessung nach Zeichnung & CAD — Einzelteil bis Serie. Vor-Ort EU-weit.
Mehr erfahren →04 / Optisch
Optische Vermessung
ZEISS T-SCAN hawk 2 — 0,02 mm Genauigkeit. Soll-Ist gegen CAD, mobil EU-weit.
Mehr erfahren →Anfrage
EMPB anfragen — Festpreis-Angebot in 24 Stunden.
Senden Sie uns Ihre Zeichnung, CAD-Modell und Lieferantenvereinbarung. Wir antworten mit einem Festpreis-Angebot inkl. Vorschlag der Messstrategie binnen 24 Stunden — VDA Band 2 oder PPAP nach AIAG.
