Lohnvermessung — externe 3D-Messdienstleistung auf Zeiss PRISMO
Wir vermessen Ihre Bauteile als externe Lohndienstleistung — taktil und optisch auf Zeiss PRISMO Koordinatenmessmaschinen mit Zeiss Calypso. Vom Einzelteil bis zur Klein‑ und Mittelserie, mit dokumentiertem Prüfbericht, CAD‑Soll‑Ist‑Vergleich und Konformitätsaussage. Ideal für Auftragsspitzen, komplexe Bauteile und Audit‑relevante Messungen.
Externe 3D-Messdienstleistung für Ihre Bauteile
Sie liefern uns Ihre Bauteile, Zeichnung und Anforderungen — wir liefern den fertigen Prüfbericht. Auf Zeiss PRISMO mit Zeiss Calypso messen wir taktil mit VAST-Tastkopfsystem oder optisch im Streifenlicht- bzw. Scanning-Verfahren — je nach Bauteilanforderung, auch in Kombination im selben Messprogramm.
Was wir vermessen

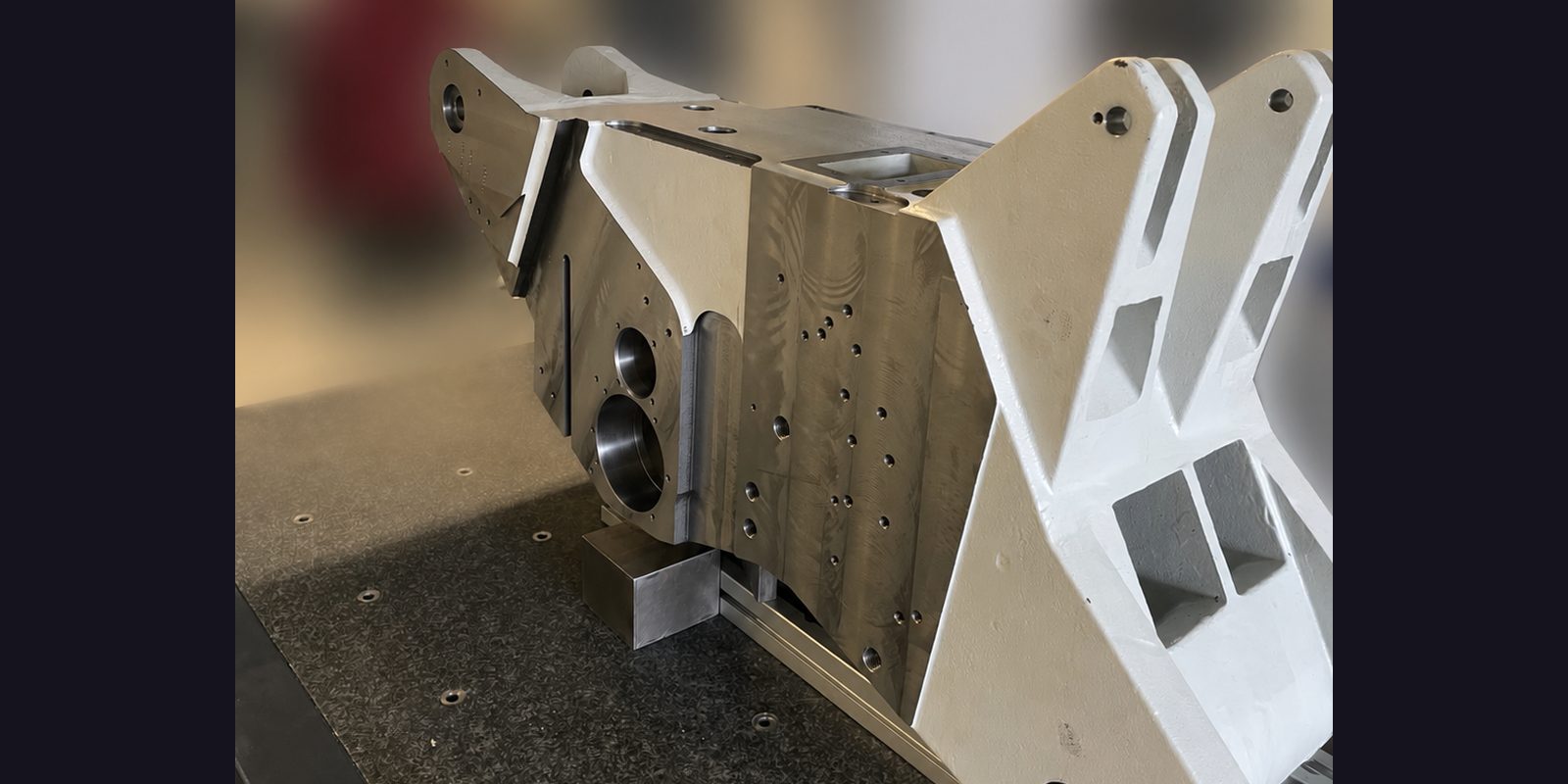

- Frästeile — komplexe Geometrien, Bohrungsmuster, Konturen
- Drehteile — Wellen, Buchsen, Rotationssymmetrische Bauteile
- Gussteile — Aluminium-, Stahl- und Sondergüsse mit Bohrungen und Innenkonturen
- Schmiede- und Stanzteile mit Toleranzanforderungen
- Kunststoffteile — Spritzgussbauteile, Sintermetall, Composites
- Sonderkonstruktionen — Prototypen, Einzelteile, Kleinmengen
Hersteller- und werkstoffunabhängig. Bei Bedarf auch mit EMPB nach VDA Band 2 / PPAP.
Wann ist Lohnvermessung sinnvoll?
Lohnvermessung ist eine wirtschaftliche Lösung — immer dann, wenn die eigene Messtechnik nicht ausreicht oder eine neutrale externe Drittmessung gefordert ist.
Auftragsspitzen abfedern
Eigene KMG ausgelastet? Wir übernehmen Spitzenmengen ohne Investition in zusätzliche Messtechnik bei Ihnen.

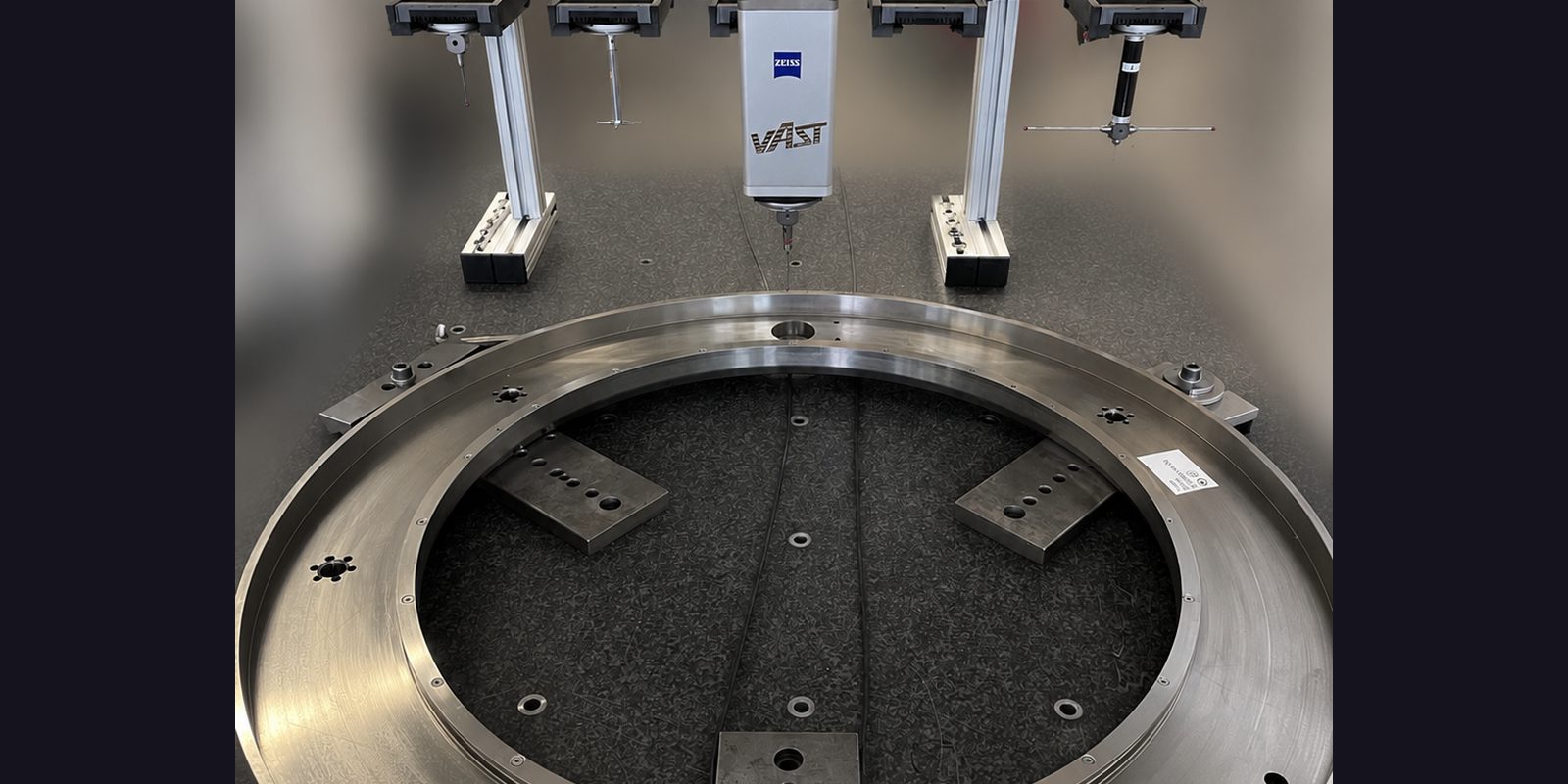

Komplexe Bauteile
Sondergeometrie, Freiformflächen oder besondere GD&T-Anforderungen, für die Ihre eigene Messtechnik nicht ausreicht.

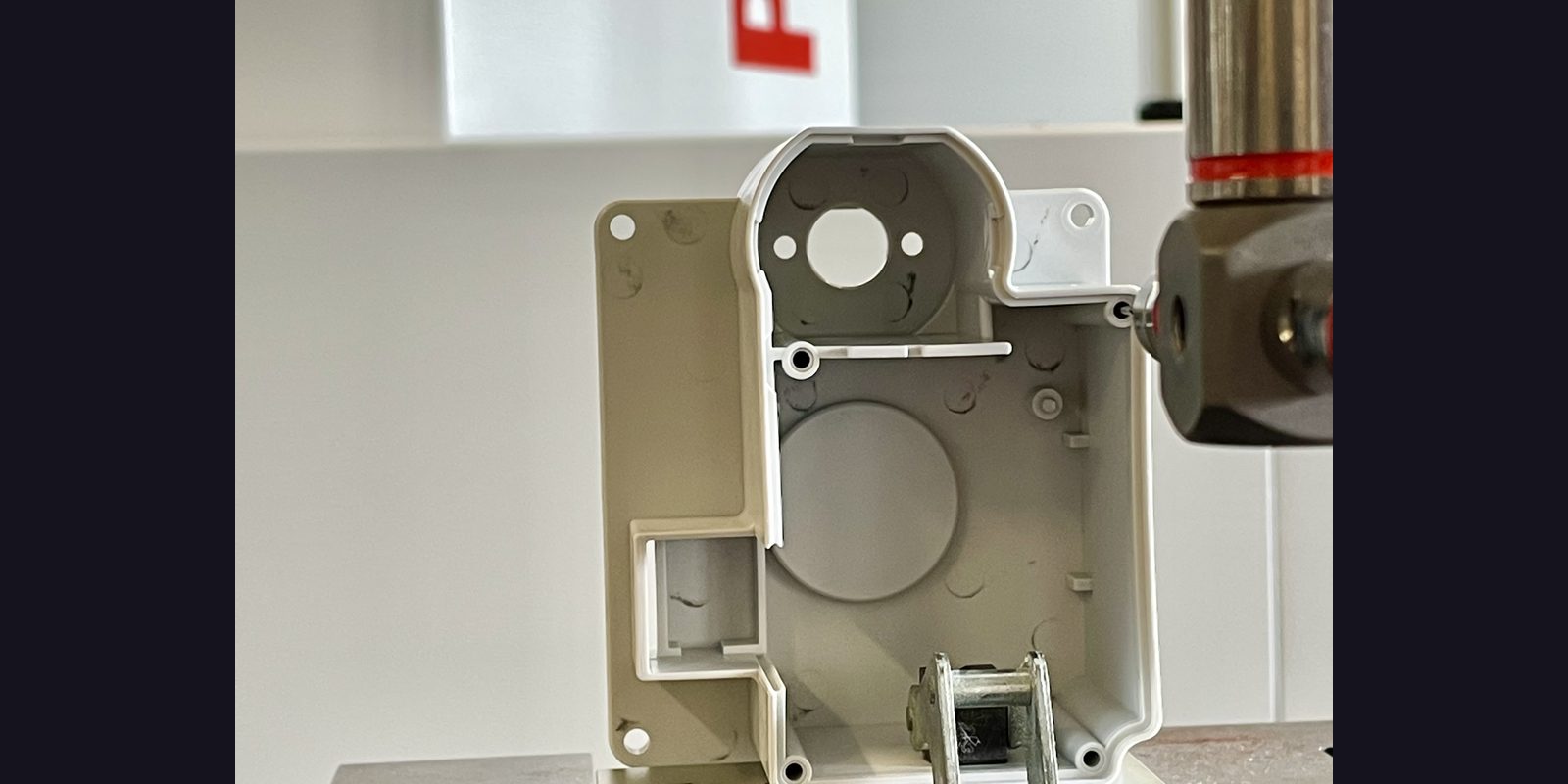

Audit & Streitfall
Neutrale Drittmessung für Audits, Reklamationsbauteile oder zur Klärung von Toleranzdiskussionen mit Kunden/Lieferanten.
EMPB-Vorbereitung
Wir vermessen Erstmuster und liefern den dimensionellen Teil für Ihren Erstmusterprüfbericht nach VDA Band 2 oder PPAP.

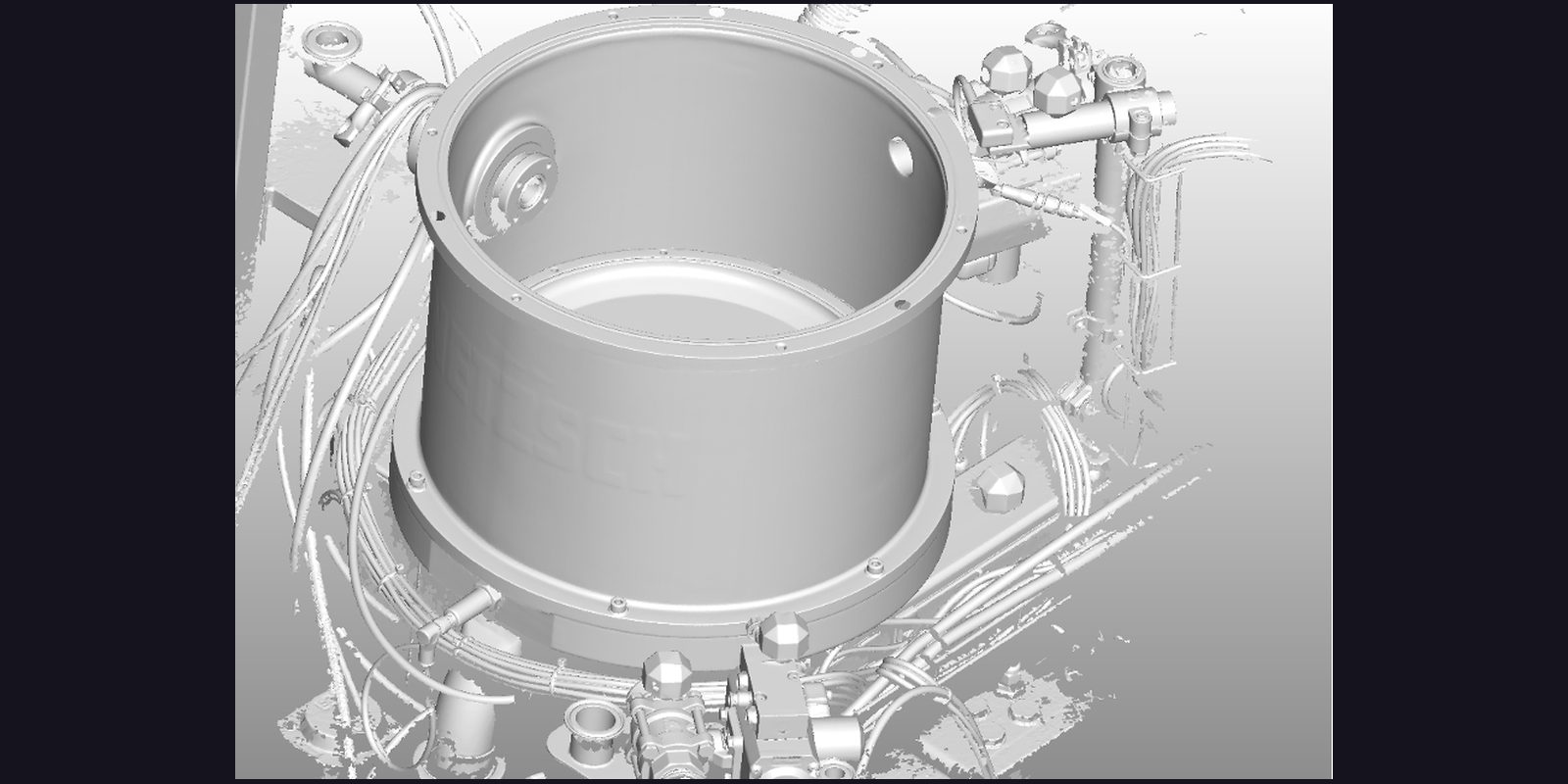

Bauteile ohne Zeichnung
Erfassung und Dokumentation von Bauteilen ohne aktuelle Zeichnung — für Re-Konstruktion oder Ersatzteilversorgung.

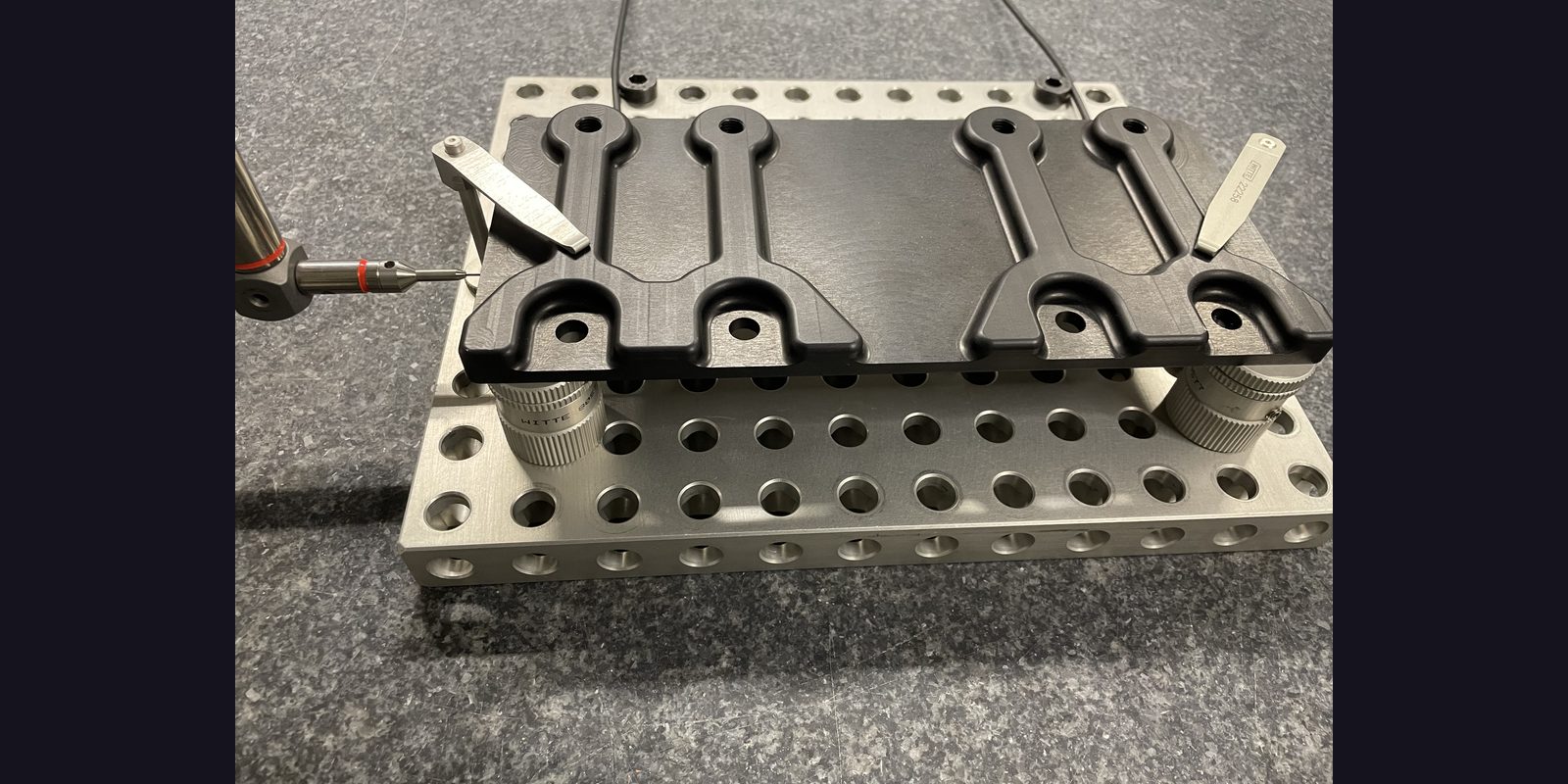

Wiederkehrende Serienmessung
Einmaliges CNC-Messprogramm — danach feste Terminzyklen für regelmäßige Serienvermessung mit reduzierten Stückkosten.

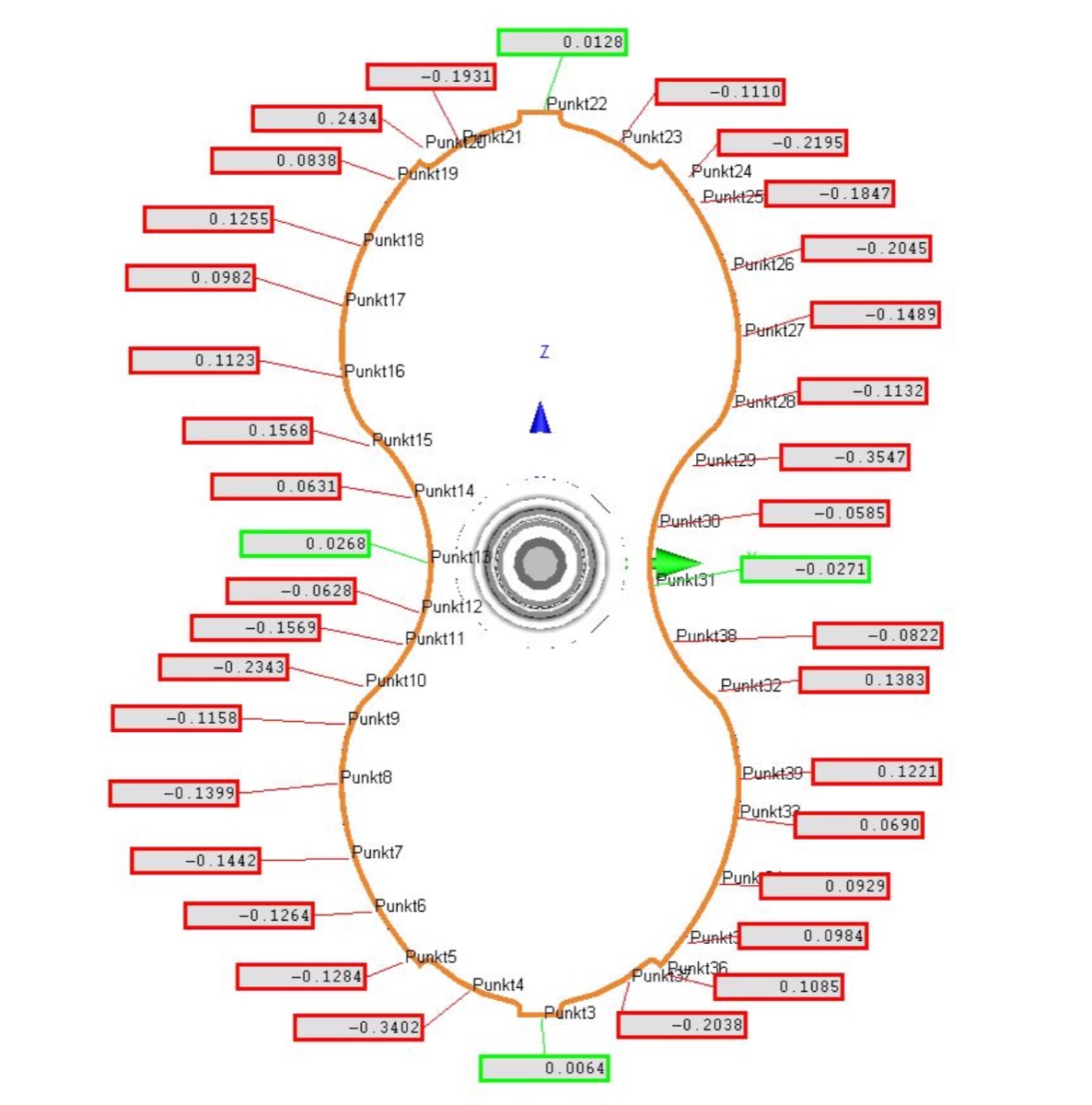

Soll-Ist-Vergleich gegen Ihr CAD-Modell
Beim Soll-Ist-Vergleich stellen wir Ihre Bauteilmessung direkt dem CAD-Sollmodell gegenüber — visualisiert als Farbabweichungsbild mit quantifizierten Abweichungen an jedem Messpunkt. So sehen Sie sofort, wo Ihr Bauteil innerhalb der Toleranz liegt und wo nicht.
Was Sie sehen
- Farbskala der Abweichungen — grün im Toleranzfeld, rot/blau außerhalb
- Punktwolken-Vergleich aus taktiler Vermessung gegen CAD-Modell
- Quantifizierte Abweichungen in µm an jedem Messpunkt
- Schnittansichten für lokale Detailprüfung
- Maß-, Form- und Lagetoleranzen (GD&T) nach ISO 1101 ausgewertet
Ideal für Freiformflächen, Gehäuse, Karosserieteile und alle Bauteile, bei denen die globale Geometrie wichtig ist — nicht nur Einzelmaße. Mehr zu unseren Messverfahren: Taktile Messung · Optische Vermessung.

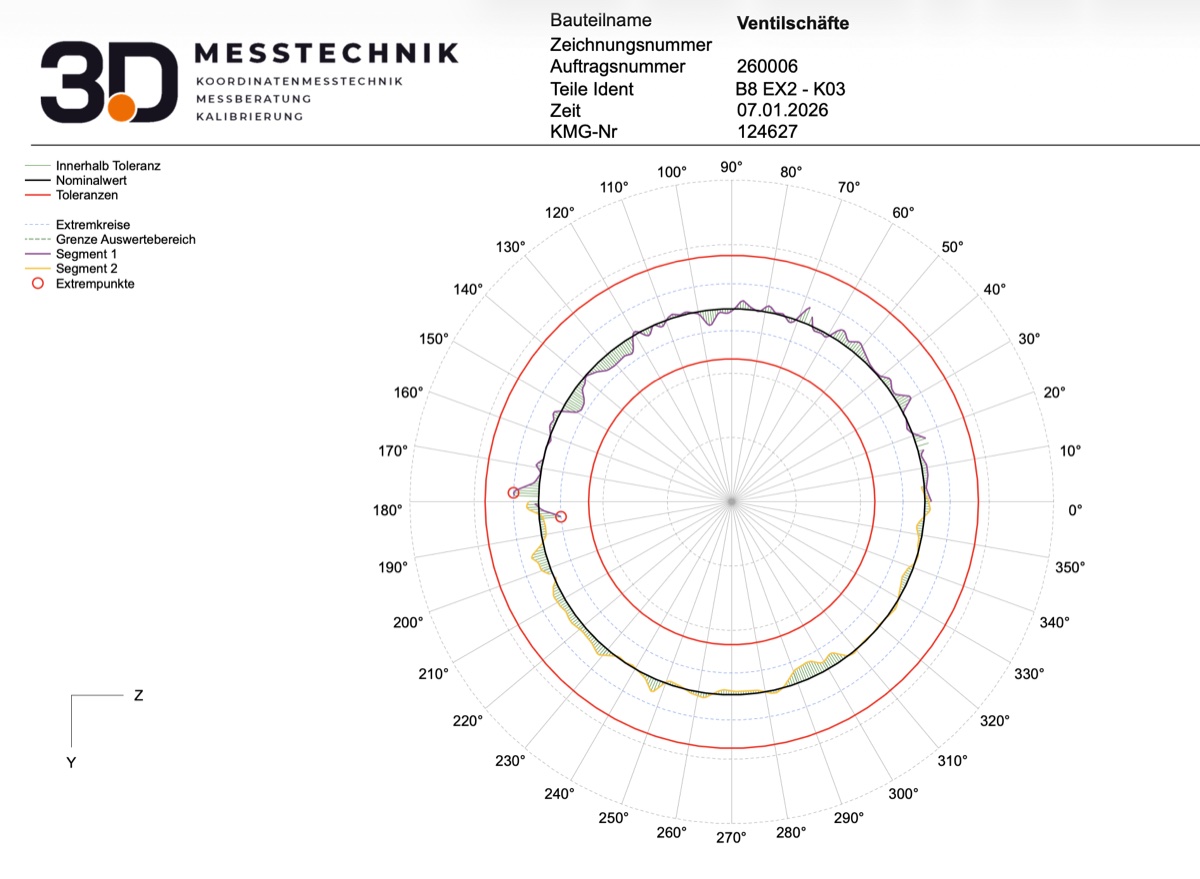

Rundheit, Geradheit, Lauf — Form & Lage in Zeiss Calypso
Geometrische Toleranzen (GD&T nach ISO 1101) prüfen wir normgerecht in Zeiss Calypso — inklusive aussagekräftiger Visualisierung als Polardiagramm für Rundheit, Geradheit, Zylindrizität und Lauf.
Wir prüfen alle GD&T-Merkmale
- Form — Geradheit, Ebenheit, Rundheit, Zylindrizität, Linienform, Flächenform
- Lage — Position, Konzentrizität, Symmetrie
- Richtung — Parallelität, Rechtwinkligkeit, Neigung
- Lauf — Rundlauf, Planlauf, Gesamtlauf
- Bezugssysteme nach Zeichnung — Datum-Aufnahme korrekt nach DIN EN ISO 5459
Die Auswertung erfolgt nach DIN EN ISO 1101 mit dokumentierter Messunsicherheit nach JCGM 100 (GUM). Polar- und Liniendiagramme sind Teil des Prüfberichts.

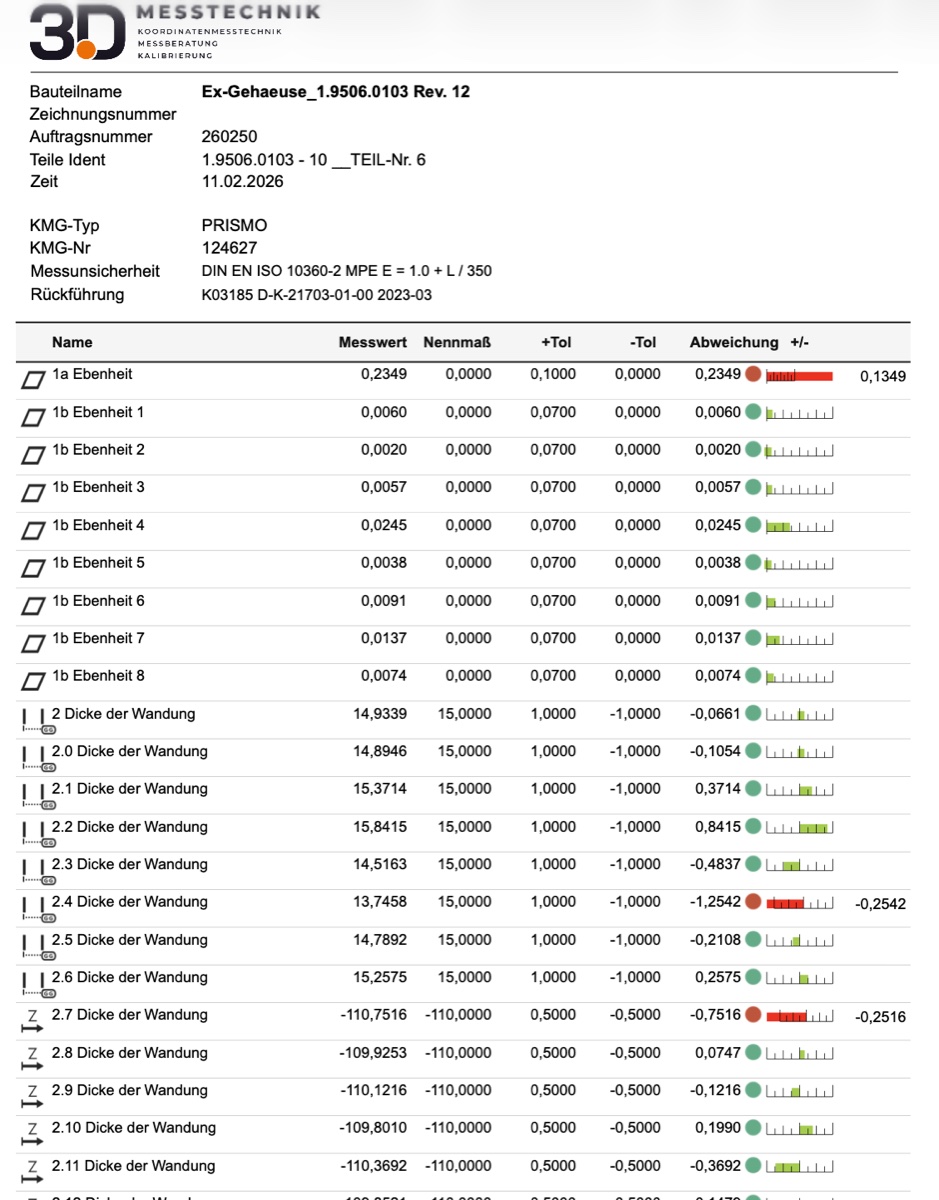

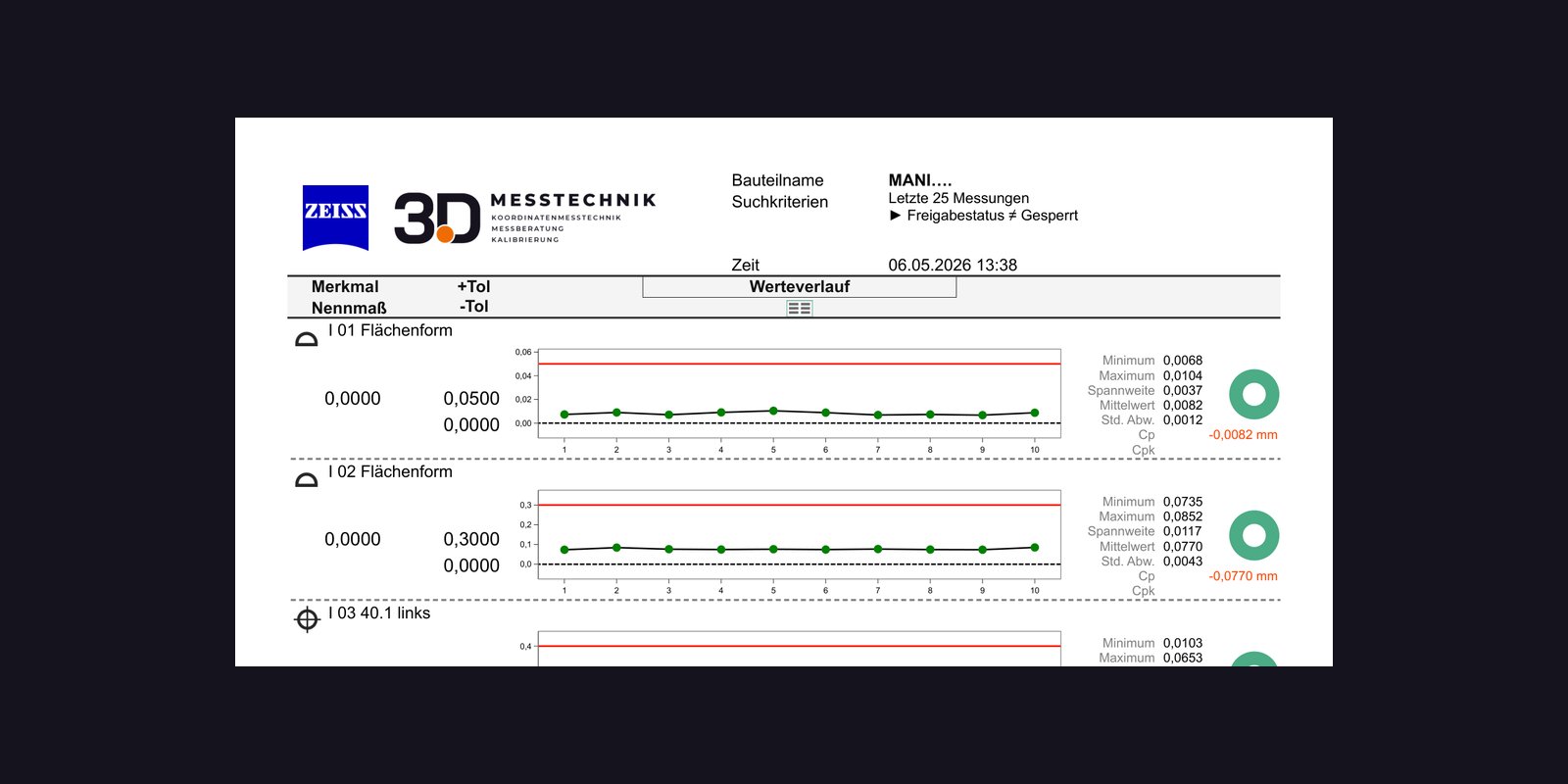

Ihr Prüfbericht — alle Messwerte normgerecht dokumentiert
Sie erhalten einen vollständigen Prüfbericht als PDF mit Soll-, Ist‑Werten, Toleranzen und Konformitätsaussage je Merkmal — auditfest, nachvollziehbar und sofort vorlagefähig beim Kunden. Auf Wunsch zusätzlich strukturierte Daten‑Exporte für Ihr CAQ‑System.
Inhalte des Prüfberichts
- Deckblatt — Bauteilbezeichnung, Auftrags- und Prüfdaten, Messprogramm-Referenz
- Messwerttabelle — alle Merkmale mit Soll, Ist, Toleranz, Abweichung
- Konformität pro Merkmal — i. O. / n. i. O. nach DIN EN ISO 14253-1
- Messunsicherheit (k = 2) — Vertrauensbereich 95 % nach JCGM 100 (GUM)
- Polar- und Liniendiagramme für Form- und Lagetoleranzen
- CAD-Soll-Ist-Vergleich bei Freiformflächen — farbige Abweichungsbilder
- Rückführungsnachweis der eingesetzten Normale (DAkkS-Kalibrierzertifikate)
Format: PDF standardmäßig. Optional zusätzlich: Excel, Q-DAS / AQDEF oder XML für CAQ-Import. Messsystem geprüft nach DIN EN ISO 10360.
In fünf Schritten zum Prüfbericht
So einfach läuft Ihre Lohnvermessung bei 3D Messtechnik KMK ab:
Anfrage & Angebot
Zeichnung, CAD-Daten und Bauteile (oder Anzahl) einreichen. Verbindliches Angebot mit Durchlaufzeit-Zusage in 24 Stunden.
Eingang & Prüfplanerstellung
Wareneingang, Sichtprüfung. Programmierung des Messprogramms in Zeiss Calypso, Festlegung der Bezugssysteme.
Vermessung auf PRISMO
Vollständige dimensionelle Prüfung aller Merkmale — taktil und/oder optisch je nach Bauteilanforderung.
Auswertung & Bericht
Aufbereitung als PDF mit Soll-Ist-Vergleich, Polardiagrammen, Konformitätsaussage und Messunsicherheit.
Übergabe & Archivierung
Versand der Bauteile + Bericht als PDF (auf Wunsch Q-DAS-Export). Calypso-Programm wird für spätere Folgemessungen archiviert.
Was kostet eine Lohnvermessung?
Lohnvermessungen sind individuell — die Kosten hängen direkt von Bauteilkomplexität, Merkmalsanzahl und Stückzahl ab. Vier Faktoren bestimmen den Preis. Bei Serienmessungen sinken die Stückkosten deutlich, da das Messprogramm nur einmal erstellt wird.
Merkmalsanzahl
Wie viele Maße, GD&T-Toleranzen und Sondermerkmale sind nach Zeichnung zu prüfen?
Bauteilkomplexität
Geometrie, Bezugssysteme, Freiformflächen, Innenkonturen und Zugänglichkeit für Tastung.
Programmierung
Einmalige Erstellung des Calypso-Messprogramms. Bei Folgemessungen entfällt dieser Aufwand fast vollständig.
Stückzahl
Bei Serienmessungen fallen reduzierte Stückkosten an — feste Liefertermine möglich.
Verbindliches Angebot in 24 h
Zeichnung, CAD-Daten und Stückzahl einreichen — Sie erhalten ein transparentes Angebot mit Durchlaufzeit-Zusage.
FAQ zur Lohnvermessung
Antworten auf die Fragen, die QS-Verantwortliche und Konstrukteure am häufigsten stellen.
Was ist Lohnvermessung?
Lohnvermessung (auch Lohnmessung oder externe Messdienstleistung) bedeutet, dass ein externer Dienstleister die dimensionelle Prüfung Ihrer Bauteile übernimmt — auf eigenen Messsystemen und mit eigenem Fachpersonal. Sie erhalten dokumentierte Prüfergebnisse, ohne selbst in Messtechnik investieren zu müssen.
Wann ist Lohnvermessung sinnvoll?
Klassische Anwendungsfälle:
- Auftragsspitzen — eigene KMG ist ausgelastet
- Komplexe Bauteile, für die die eigene Messtechnik nicht ausreicht
- Audit‑ und Reklamationsfälle — neutrale Drittmessung gefordert
- Reverse Engineering — Bauteile ohne aktuelle Zeichnung erfassen
- Vorbereitung von Erstmusterprüfberichten (EMPB) nach VDA Band 2 oder PPAP
- Wiederkehrende Serienmessungen mit festen Lieferzyklen
Welches Messsystem nutzen Sie?
Wir messen auf Zeiss PRISMO Koordinatenmessmaschinen mit Zeiss Calypso. Taktil mit VAST-Tastkopfsystem für höchste Präzision oder optisch (Streifenlicht/Scanning) für empfindliche Oberflächen, Freiformflächen und große Datenmengen. Beide Verfahren sind rückführbar auf nationale Längennormale. Messsystem geprüft nach DIN EN ISO 10360.
Welche Branchen messen Sie?
Wir messen Bauteile aus dem Automobilbereich, Maschinenbau, Werkzeug- und Vorrichtungsbau, Nutzfahrzeugindustrie, Medizintechnik, Luft- und Raumfahrt sowie allgemeiner Fertigung. Das Messverfahren und die Dokumentation passen wir an die jeweiligen Branchenanforderungen an.
Wie schnell kann eine Lohnvermessung durchgeführt werden?
Die Durchlaufzeit hängt vom Prüfumfang und der aktuellen Auslastung ab. Einzelteile mit wenigen Merkmalen können oft innerhalb weniger Tage gemessen werden. Express-Messungen sind nach Absprache möglich. Verbindliches Angebot mit Termin innerhalb von 24 Stunden.
Kann ich regelmäßig Serienteile messen lassen?
Ja. Wir erstellen ein CNC-Messprogramm in Calypso, das dauerhaft bereitsteht. Bei wiederkehrenden Aufträgen vereinbaren wir feste Abhol- und Liefertermine, damit die Lohnvermessung nahtlos in Ihren Produktionsprozess integriert wird. Bei Folgemessungen sinken die Stückkosten erheblich, da die Programmierung entfällt.
Was kostet eine Lohnvermessung?
Die Kosten hängen von Bauteilkomplexität, Merkmalsanzahl und Stückzahl ab. Hauptkostenfaktoren: einmalige Programmierung, Anzahl der Prüfmerkmale, Anzahl der Teile. Bei Serienmessungen sinken die Stückkosten deutlich. Verbindliches Angebot innerhalb von 24 Stunden über das Kontaktformular.
Welche CAD-Formate akzeptieren Sie?
Wir importieren alle gängigen Formate in Zeiss Calypso:
- Neutralformate: STEP (.stp/.step), IGES (.igs/.iges), JT
- Native CAD: CATIA V5 (.CATPart), Siemens NX, PTC Creo, Solidworks
- 3D-PDF mit eingebetteten PMI-Daten
- 2D-Zeichnungen als PDF — bei komplexer Geometrie hilft uns ein 3D-Modell
In welchem Format erhalte ich den Prüfbericht?
Standardmäßig als PDF mit Soll-Ist-Vergleich, Konformitätsaussage je Merkmal und Messunsicherheit nach JCGM 100 (GUM). Auf Wunsch zusätzlich als Excel oder strukturiert im Q-DAS-/AQDEF-Format für den Import in Ihr CAQ-System. Bei Freiformflächen-Vergleichen ergänzen wir farbige Soll-Ist-Abweichungsbilder.
Das könnte Sie auch interessieren
Koordinatenmesstechnik →
3D-Bauteilvermessung auf Zeiss PRISMO — Maß-, Form- und Lageprüfung für Einzelteile und Serien.
Taktile Messung →
Höchste Präzision mit VAST-Tastkopfsystem — Standard für Maß-, Form- und Lageprüfung.
Optische Vermessung →
3D-Scan und Streifenlicht — für empfindliche Oberflächen, Freiformflächen und vollflächigen Soll-Ist-Vergleich.
Erstbemusterung →
EMPB nach VDA Band 2 / PPAP Level 3 — auf Basis unserer Lohnvermessung mit Konformitätsaussage.
Messtechnische Beratung →
Festlegung des Prüfumfangs, Klärung von Toleranzen und Bezugssystemen, Audit-Vorbereitung.
Anfrage senden →
Zeichnung & CAD-Daten einreichen — verbindliches Angebot innerhalb von 24 Stunden.
