Lehren nach Kundenzeichnung
Sondermess- mittel.
Akkreditierte Kalibrierung individueller Konturlehren, Profillehren und Setting Master nach VDI/VDE 2617 Blatt 11. Beispielhafte Messunsicherheit U = 0,6 µm bei 20 mm Endmaß.
Welche Sondermessmittel wir kalibrieren
Lehren, Setting Master und Prüfvorrichtungen außerhalb DIN 2250 / DIN 861 — KMG-basiert nach VDI/VDE 2617 Blatt 11.
Konturlehren
- Außenkonturen nach Zeichnung
- Innenkonturen, Negativlehren
- Profilkontrollen Schweißnähte
- Stahl, Hartmetall, Keramik
Profillehren
- 2D-Profilkontrollen
- Schablonen Komplexgeometrie
- Polygonprofile, exzentrische Bohrungen
- Form- und Lagetoleranzen ISO 1101
Passlehren & Sondergeometrie
- Sondergeometrische Passstücke
- Stufendorne, Mehrstufenringe
- Außerhalb DIN 2250 / 2249
- Mehrere Merkmale je Werkstück

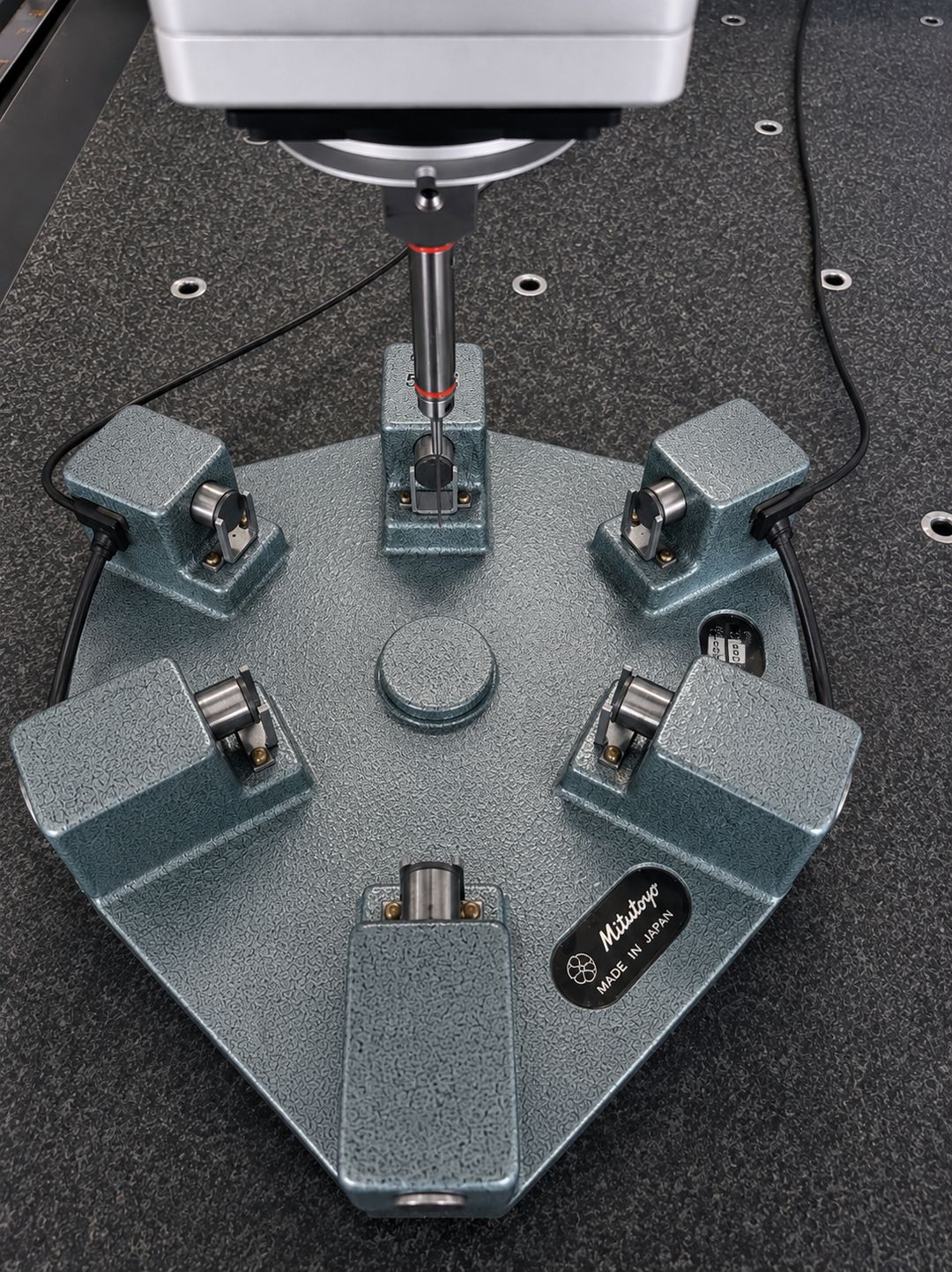

Setting Master
- Für taktile Messsysteme
- Für Bildverarbeitung
- Für optische Wellenmessmaschinen
- Aufgabenspezifische MU-Bilanz
Einstellnormale
- Einstellringe Sondergröße
- Einstelldorne mehrstufig
- Setting Inline-Messsysteme
- Werkstückindividuelle Geometrie
Stufenendmaße & Vielstellennormale
- Stufenendmaße kundenspezifisch
- Kugelstäbe, Kugelplatten
- T-Nutensteine
- KMG-Bestätigungsprüfung
Werkstoffe und Größenbereich
Was unser akkreditiertes KMG abdeckt.
| Eigenschaft | Bandbreite |
|---|---|
| Werkstoffe | Stahl, HM, Keramik, Alu, Buntmetall, Kunststoff |
| Bauraum X × Y × Z | 900 × 1200 × 700 mm |
| Werkstückklassen | prismatisch · kegel · kugel |
| Antastung | taktil, Einzelpunktantastung |
| Bezugstemperatur | 20 °C ± 1,0 K |
| Klimatisierung | ≥ 5 h, groß über Nacht |
| Beispiel-MU (CMC) | U = 0,6 µm (k = 2) |
| Verfahren | VDI/VDE 2617 Blatt 11 |
FAQ Sondermessmittel
Was sind Sondermessmittel?
Prismatische, kegel- oder kugelförmige Lehren, Setting Master und Prüfvorrichtungen außerhalb DIN 2250, DIN 2249 oder DIN 861. Wir kalibrieren sie KMG-basiert nach VDI/VDE 2617 Blatt 11.
Können Sie Lehren nach Kundenzeichnung kalibrieren?
Ja. Wir kalibrieren individuelle Lehren mit Innenkonturen, Polygonprofilen, exzentrischen Bohrungen und Sondergeometrien. Senden Sie uns Zeichnung und Spezifikation — Sie erhalten ein Festpreis-Angebot zeitnah nach Eingang.
Was ist ein Setting Master?
Ein hochgenaues Referenzwerkstück zur Einstellung von Messmaschinen, Prüfsystemen und Messautomaten. Wir kalibrieren Setting Master für taktile Messsysteme, Bildverarbeitung und optische Wellenmessmaschinen.
Welche Werkstoffe können kalibriert werden?
Stahl, Hartmetall, Keramik, Aluminium, Buntmetalle und Kunststoffe. Bei polymerbasierten Werkstücken wird der Längenausdehnungskoeffizient gesondert berücksichtigt.
Welches Kalibrierintervall empfehlen Sie?
12 Monate bei produktivem Einsatz, 24 Monate bei seltener Nutzung oder klimatisiert gelagerten Setting Mastern. Richtlinie: DIN EN ISO 10012.
Welche Dateiformate verarbeiten Sie?
PDF-Zeichnungen, STEP, IGES, CATIA V5, NX, Creo. GD&T-Annotationen werden aus dem CAD-Modell übernommen, soweit verfügbar.
Können Sie auch beschädigte Lehren kalibrieren?
Ja. Erkennbare Schäden werden im Kalibrierschein dokumentiert.
In welchem Format kommt der Kalibrierschein?
PDF, digital signiert. Digitaler Kalibrierschein (DCC) auf Anfrage.
Bieten Sie Vor-Ort-Kalibrierung an?
Nein. Stationäre Kalibrierung in Offenburg, mit Abhol- und Bringservice.
Welche Werkstoffe werden abgedeckt?
Stahl, Hartmetall, Keramik, Aluminium, Buntmetall, Kunststoff.
- 01Anfrage
- 02Angebot
- 03Anlieferung
- 04Kalibrierung
- 05DAkkS-Schein
FürAutomotive, Maschinenbau, Werkzeugbau, Medizintechnik, Luftfahrt, Antriebstechnik.
Sondermessmittel kalibrieren lassen
Senden Sie uns Zeichnung und Spezifikation — per Formular, PDF oder STEP. Festpreis-Angebot zeitnah nach Eingang.
